什么是非固化橡胶沥青防水涂料？

非固化橡胶沥青防水涂料 （Non-curable rubber modified asphalt coating for waterproofing）以橡胶、沥青为主要组份，加入助剂混合制成的在使用年限内保持粘性膏状体的防水涂料。

非固化橡胶沥青防水涂料这几年在国内卖的非常好，价格由最初的2万多一吨一路飙低，市场非常火热。创新达人卓宝防水董事长邹先生开创的零缺陷防水（非固化加自粘），一旦渗漏，双倍赔偿，非固化加自粘产生了1+1>2的作用,这种营销理念逐渐的被防水人士所看好，紧跟着零渗漏、零隐患、零风险防水系统越来越多，非固化防水的走量加大，发展越来越被看好。

非固化橡胶沥青防水涂料的起源？

产品发展历程 韩国AR&C公司与美国HURDSON沥青集团于2005年共同研发出一种特殊沥青添加剂，韩国AR&C公司将其添加到改性沥青中，制成非固化橡胶沥青防水涂料（也称橡化沥青非固化防水涂料，以下简称非固化防水涂料）。北京星瑞倍斯特应用科技有限公司（蓝翎环科）于2007年引进韩国AR&C公司该产品的生产技术，在国内独家生产非固化防水涂料。早在2005年底（冬季）在北京锦绣花园别墅区用作地下防水样板工程、2006年武汉琴台大剧院地下防水、哈尔滨市政办公楼地下防水修补等工程得到了非固化试验应用，尤其是在2008年5月国家体育场（鸟巢）变形缝修补工程（拆除面层重做防水）上有效应用为契机，从此，非固化防水涂料受到国内防水行业专家和同行的广泛关注。

近10年来，国内非固化防水涂料产品最初仅由北京星瑞倍斯特应用科技有限公司独家供应，发展到2015年国内已有数十家企业在生产销售。工信部发布2017年第48号涂料品牌网，批准JC/T 2428—2017《非固化橡胶沥青防水涂料》。该标准将于2018年4月1日开始实施。中国建筑标准设计研究院编制的国家建筑标准设计图集10J301《地下建筑防水构造》、12J201《平屋面建筑构造》，均把非固化防水涂料列入防水层做法材料选用表之中。国内生产、施工企业（包括国内卓宝防水）采用非固化防水涂料为主要防水材料相继推出了零缺陷超级防水系统、零隐患非固化防水系统、零渗漏非固化防水系统、零风险非固化防水系统。所有这一切加快了非固化防水涂料的生产、推广、销售、使用的步伐，起到了积极的作用。并在众多工程中得到应用，取得较好的防水效果，非固化防水涂料已成为未来值得发展的防水新技术之一，市场前景非常好！

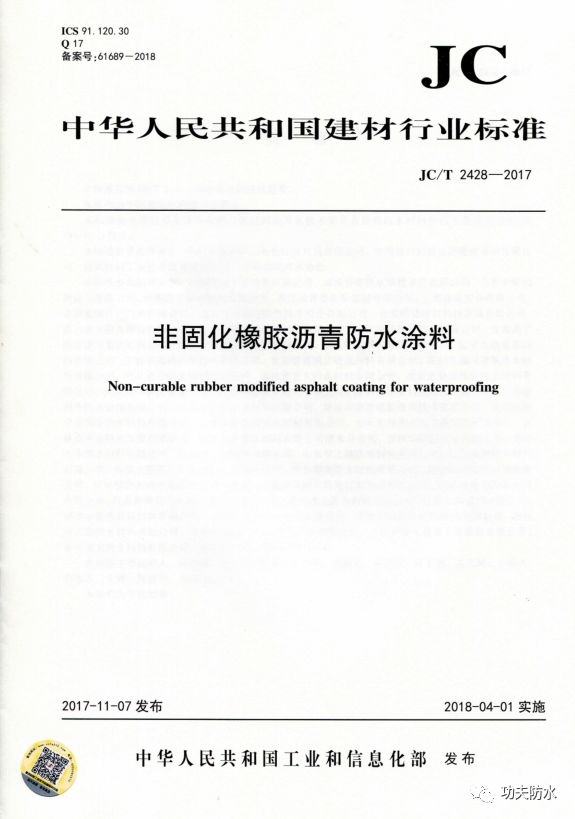

工信部发布2017年第48号，批准JC/T 2428—2017《非固化橡胶沥青防水涂料》。该标准将于2018年4月1日开始实施，有关标准的关键技术指标（报批稿）。

根据中华人民共和国工业和信息化部文件以工信厅科〔２０１０〕７４号文下达的“2010年第一批行业标准制修订计划”，《非固化橡胶沥青防水涂料》标准计划号：2010-0584T-JC。由苏州非金属矿工业设计研究院、中国建材检验认证集团苏州有限公司、建筑材料工业技术监督研究中心、中国建筑防水协会等单位负责组织有关生产企业、质检机构、科研院所等参加起草。

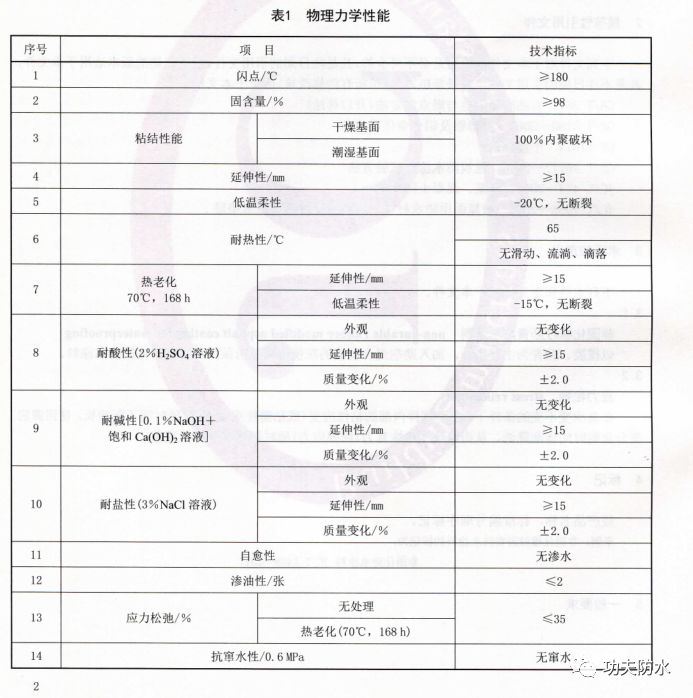

关键指标

非固化涂料标准项目的设定，主要基于产品本身的特性和产品满足工程应用的性能要求而考虑。下面对非固化涂料标准的关键指标要求及试验方法作简要介绍。

闪点：由于本标准规定的产品是在热熔状态下进行施工的，为施工安全考虑规定了闪点指标。本标准规定闪点180 ℃，高于非固化涂料热熔施工温度。

固体含量：由于本产品需要始终保持黏滞状态，且产品施工采用热熔施工方法，这就要求规范产品的固体含量，同时要求具有较高的固体含量（98%以上）。

粘结性能：非固化涂料由于始终保持粘滞状态，因此其几乎没有内应力，因此粘结强度指标也很小，否则就不具有很好的蠕变性，产品在潮湿基面的粘结性能与干基面几乎无差异，因此规定粘结性能是内聚破坏。

延伸性：以10 mm/min速度拉伸，使试件受拉至裂口从试件边缘开裂至10 mm时为止，记录延伸，标准要求≥15 mm。

延伸性试验制备

非固化涂料由于不能成膜，延伸性按一下方法进行：将两块120 mm×50 mm×2 mm的铝板对接成一整体，两块铝板之间的缝隙不得大于0.05 mm，然后将样品刮涂到铝板上，厚度为（2±0.2）mm，共制备3组试件，并在标准试验条件下养护48 h。

低温柔性：低温柔性反映了材料在一定低温下的变形能力和材料的特性，本产品的低温柔性指标确定在-20 ℃弯曲不脆裂。

耐热性：由于非固化产品的特点，产品的耐热性相对不会很高，否则就无法保证施工方便和无应力传递。根据验证试验结果1平方需要多少防水涂料，确定耐热温度为65 ℃。这也表明该产品不能直接外露使用，否则会产生流淌。

热老化：热老化性能反映材料的抗热老化能力1平方需要多少防水涂料，通过延伸性和低温柔性来表示。标准要求70 ℃、168h试验后延伸性≥15 mm，低温柔性为-15℃无断裂。

耐酸性、耐碱性、耐盐性：耐酸、碱、盐性反映了材料的抗腐蚀效果，通过外观、延伸性和质量变化来表示，

抗窜水性：反映非固化涂料与基层间的粘结性，通过抗窜水性试验观察涂膜与砂浆粘结面是否有明水，无明水表示无窜水、粘结性良好。标准要求0.6 MPa，保持24 h无窜水。

在我国，非固化橡胶沥青防水涂料是本世纪初发展起来的一种新型防水材料，本次行业标准的制定系国内首次制定，需要在标准的实施过程中不断总结经验，发现不足之处，在适当的时候修正和完善。

非固化橡胶沥青防水涂料施工工艺

一、施工工艺：

（1）基层清理：清除基层浮灰、松动物、各种油污、穿墙钢丝和钢筋尖凸。对混凝土表面和外露钢筋头打磨平整，要求清洁、干净、无尘、无明水；

（2）基层局部处理：裂缝部位和以外露钢筋头为圆心的10cm 半径范围内，采用手刮式液体橡胶防水涂料密封，要求密实、平整、无棱。阴阳角、出墙管根等防水附加层部位及重点防水部位采用手刮式液体橡胶防水涂料粘贴防水卷材（宽度不小于100 mm）加强处理。

（3）对基层有较大的洞坑凹陷、及大于2 mm 缝隙均要用1∶2.5 水泥砂浆抹平，重要部位最好使用水泥聚合物砂浆封堵，以提高基层强度。

（4）基层验收合格、附加层处理完毕后即可对大面进行非固化液体橡胶刮涂或喷涂施工。

（5）现场验收测量时单项工程5000㎡ 内验收：每100㎡用卡尺检测不少于2 处，取膜的平均数不小于80％；单项工程大于10000㎡可根据实际情况按倍数放量取值，且注意对防水细部检查不少于3 处。

二、注意事项：

1）异型部位：阴阳角、平面与立面的转角处等细节部分先进行刷涂，并将卷材裁成相 应形状附上。待做完附加层后进行全面施工，确保整体涂层保持一致的厚度。

2）施工机具：专业喷涂设备、压辊、揩刀、刮板、遮挡布，胶带。

3）施工方式：非固化液体橡胶防水涂料可分为两种施工方式：喷涂、手刮。根据施工现场情况及要求选择施工方法。喷涂法适用于大面积防水施工，施工之前应检查喷涂机的完整性、喷涂机的喷枪是否清洁以及原料传输管、滤网、阀门，并检测喷涂机是否可以正常工作；刮涂法是要适用于管道接口、阴阳角等细节部位。

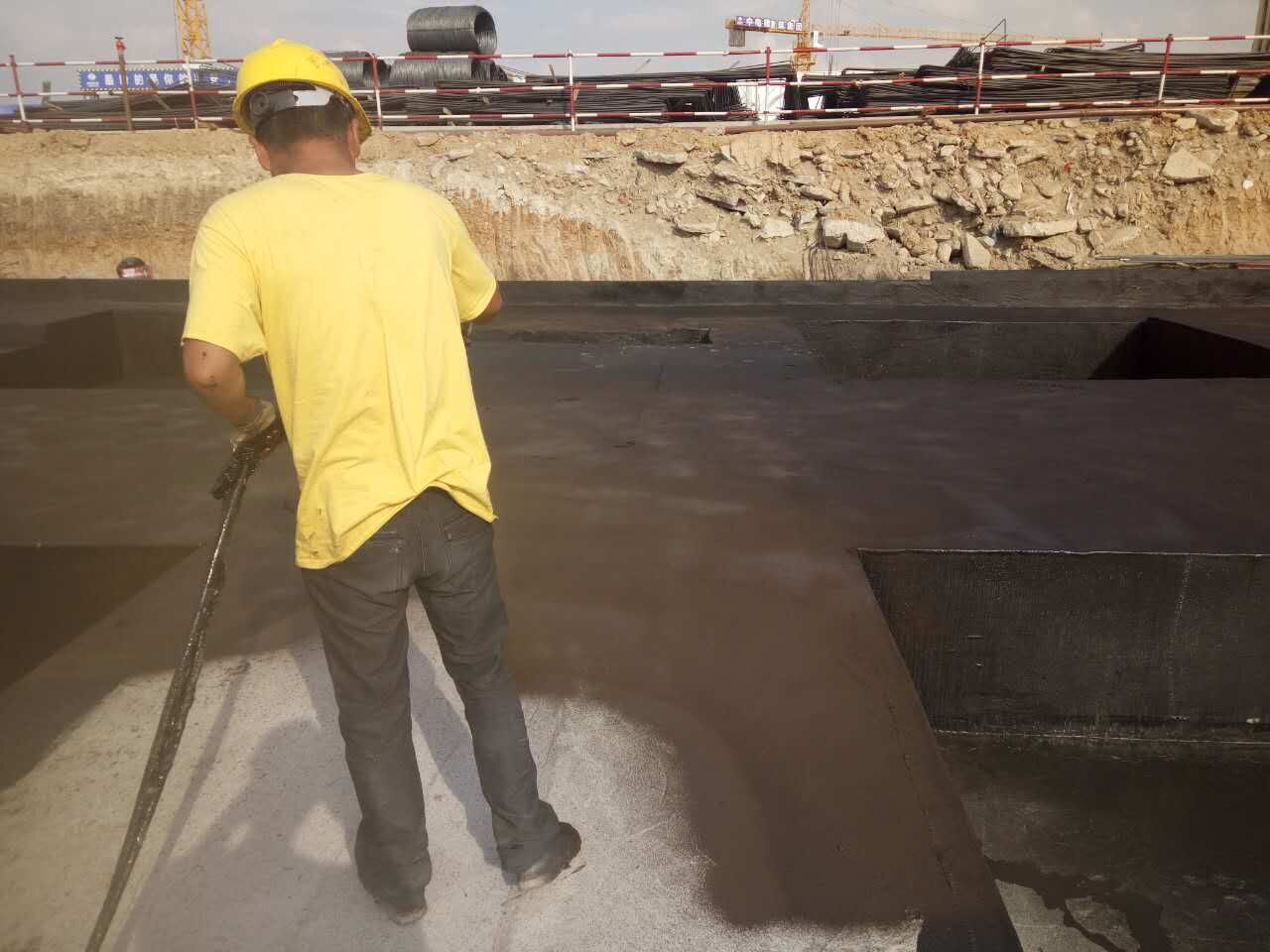

4）大面积喷涂施工。

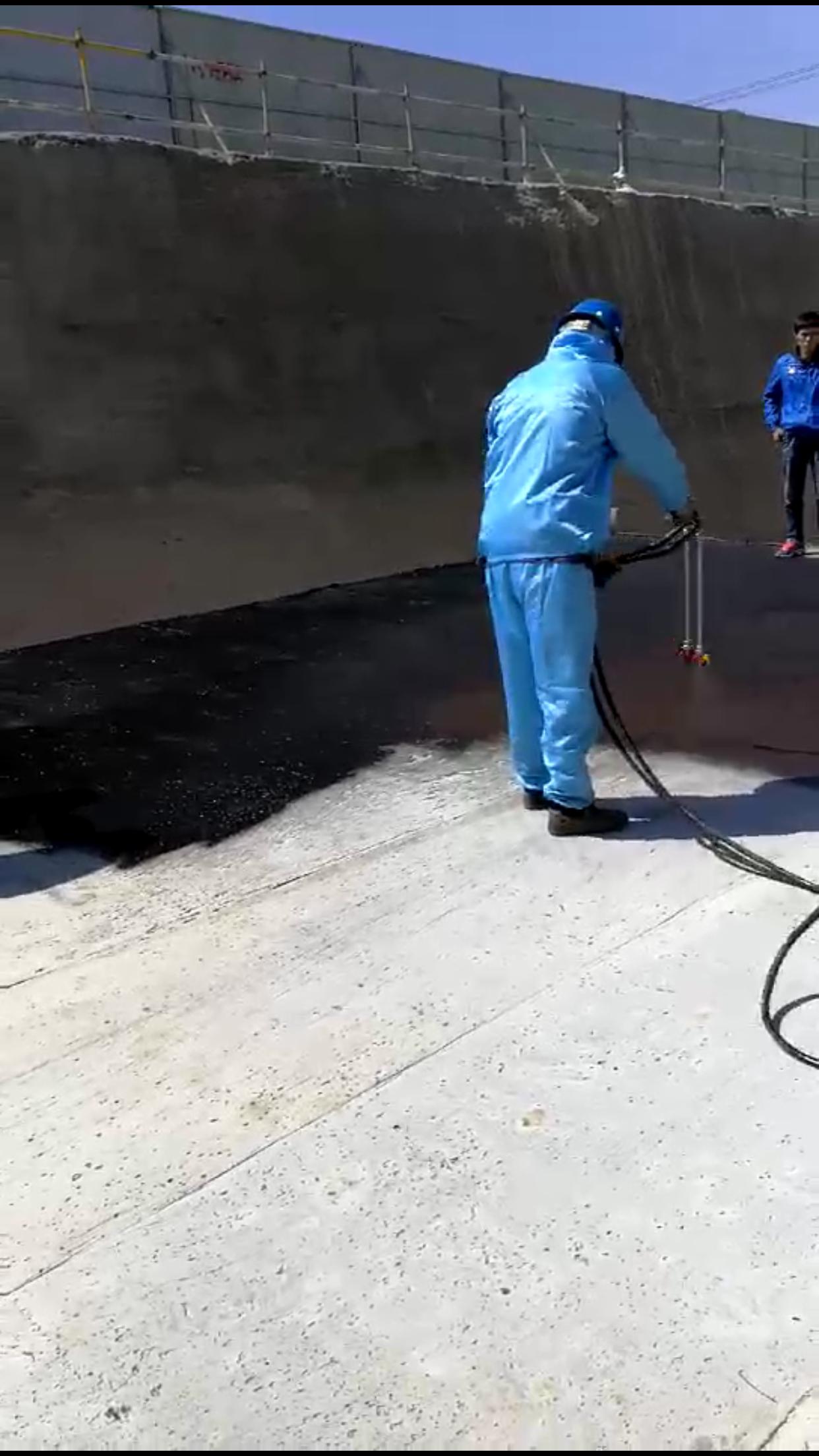

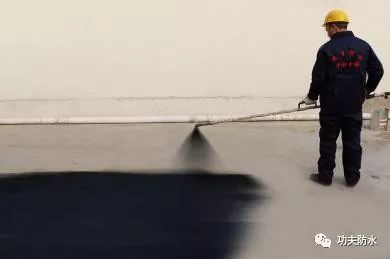

5）喷涂前约两小时打开加热开管，预先将材料倒入料灌中加热，待涂料整体温度达到可喷涂状态时（大于160℃），用专用喷涂机均匀地喷涂非固化液体橡胶防水涂料。喷涂时可根据设计，防水层一次成型。

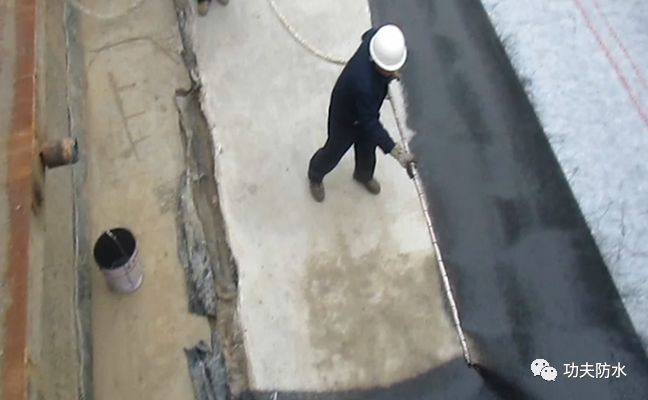

6）喷涂完一定面积后，在铺贴卷材前采用针测法检测涂层厚度。若如厚度不达标或局部需要强化，则用抹子取一些涂料，以手工涂刮的方式将其补上。喷涂施工宜分段或区完成，500～1000㎡为一区域进行施工。

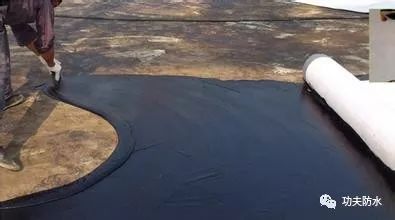

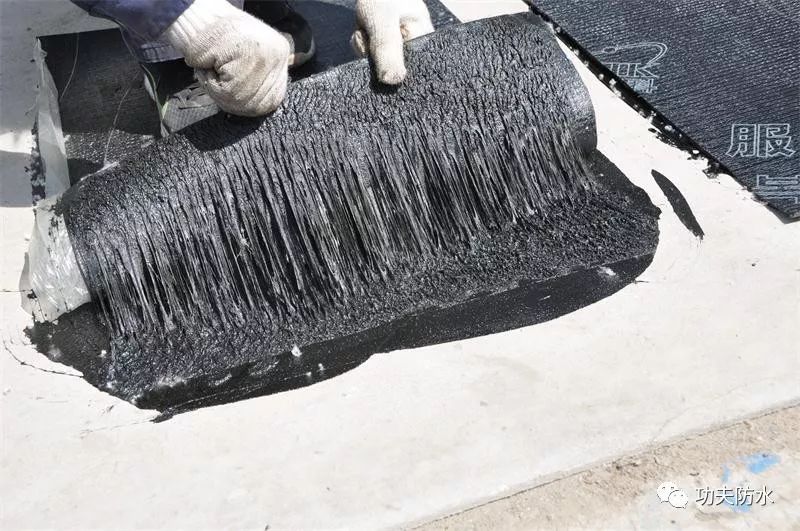

7）喷涂后，及时覆盖隔离层或防水卷材，避免现场中过多的灰尘粘结于涂料表层而降低涂料与隔离层或防水卷材的粘结性。待铺贴完隔离层或防水卷材后即可上人行走，无需等待。

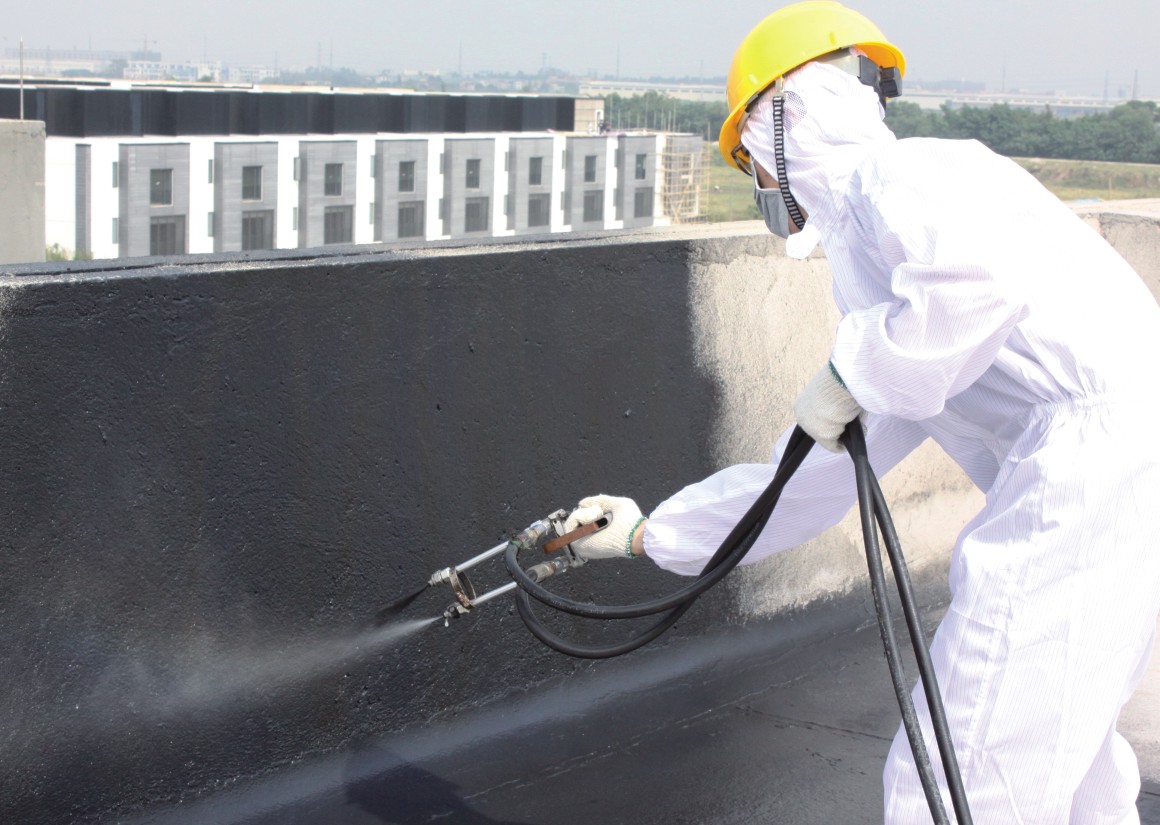

喷涂速凝橡胶沥青防水涂料是目前国内防水材料最新成果之一，也是防水施工工艺的革新。这种新的喷涂工艺改变了传统防水涂料现场人工配制、手工涂刷的施工方式，采用专用喷涂设备现场喷涂，保证了成膜厚度的均匀性，大大减少了人为因素对防水效果的影响，使防水更加可靠。 真正做到无毒、安全、环保、方便、便捷、无污染。
