石化行业涂料涂层体系国家和行业标准

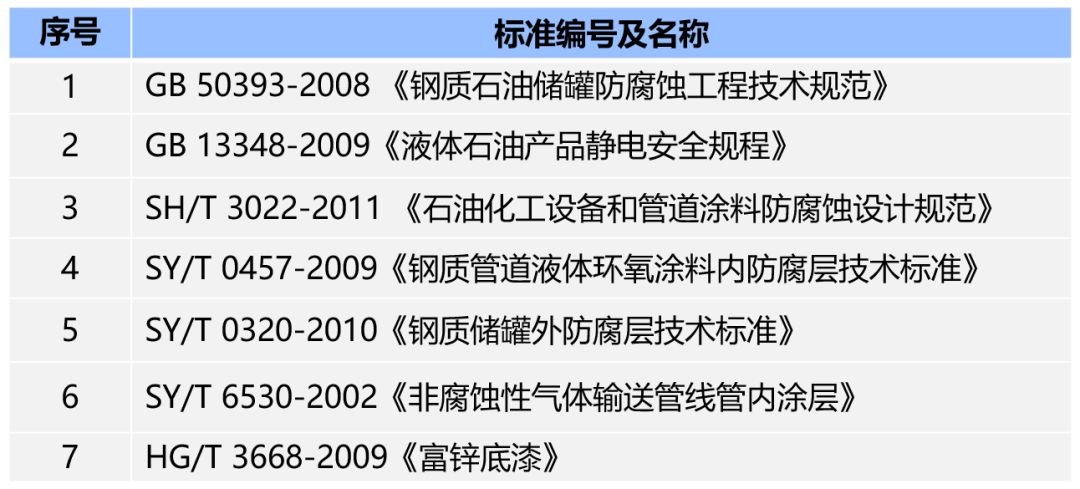

关于石化行业涂料防腐的标准有许多， 列举按部位、产品分类的部分标准如下：

防腐配套设计介绍

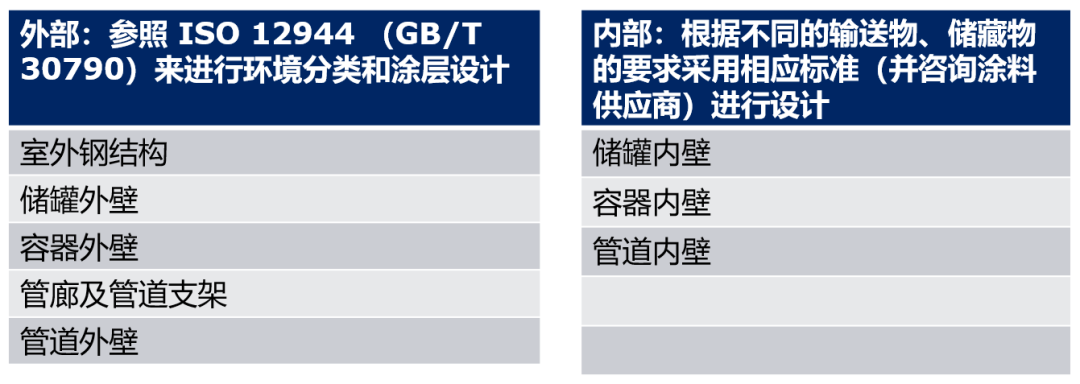

总的来说，结构外部（外部结构）多参照 ISO 12944 （GB/T 30790） 来进行环境分类和涂层设计；结构内部多根据不同的输送物、储藏物的要求采用相应标准（并咨询涂料供应商）进行设计；

ISO 12944：2017 色漆和清漆–防护涂料体系对钢结构的防腐蚀保护 GB/T 30790:2014 不包含第9部分

第1部分：总则

第2部分：腐蚀环境分类

第3部分：设计考虑

第4部分：表面类型和表面处理

第5部分：防护涂料体系

第6部分：实验室性能测试方法

第7部分：涂装工作的实施和监管

第8部分：新建和维修技术规格书的制订

第9部分：海上建筑及相关结构防护涂料体系和实验室性能测试方法

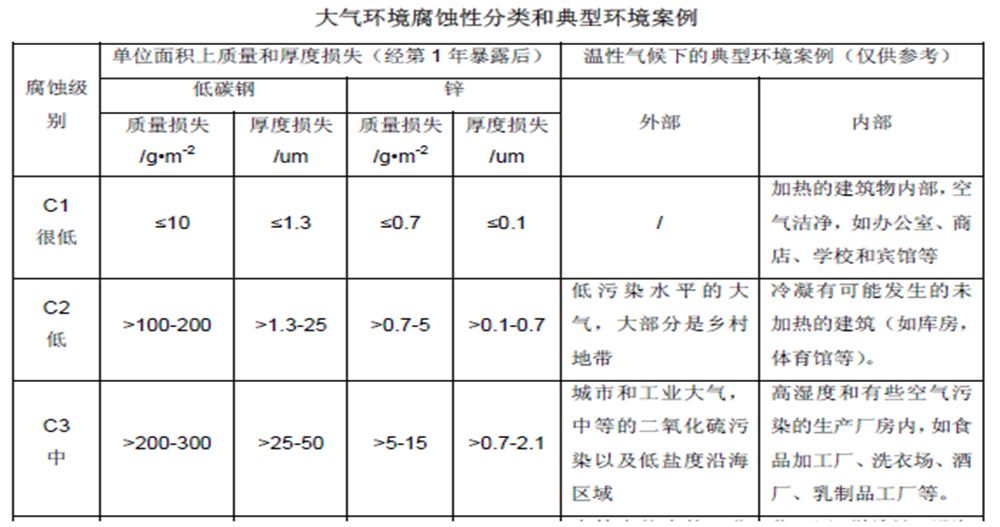

ISO 12944 （GB/T 30790） 大气环境分类

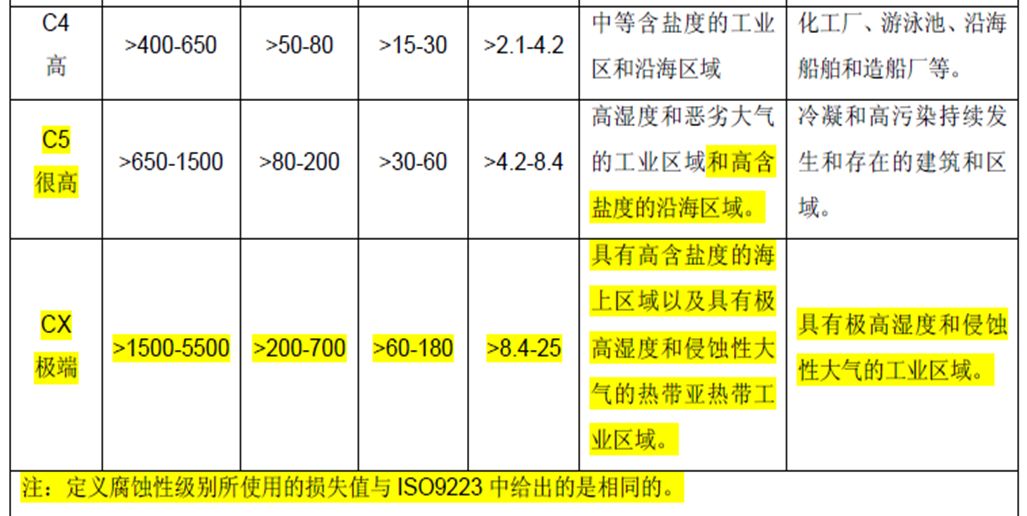

ISO 12944 （GB/T 30790） 大气环境分类

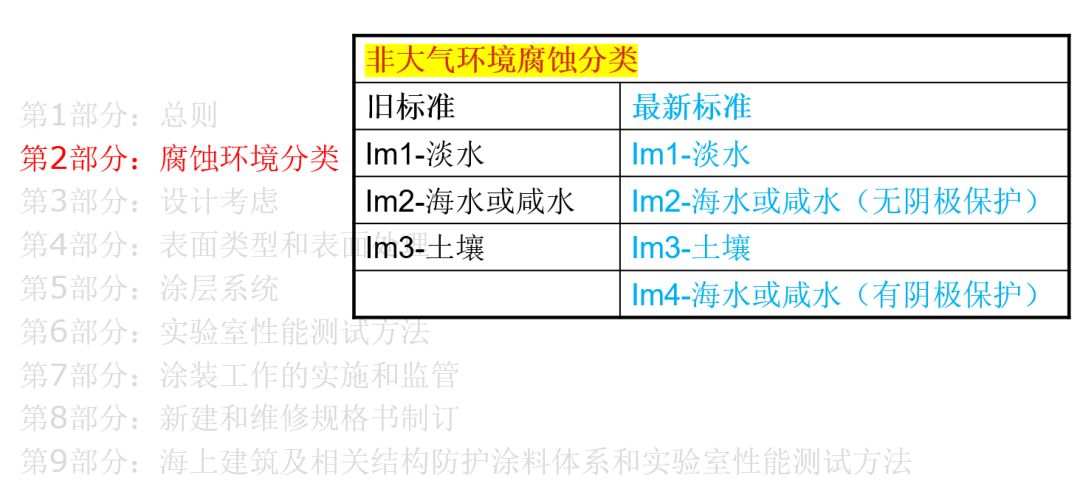

ISO 12944 （GB/T 30790） 非大气环境分类

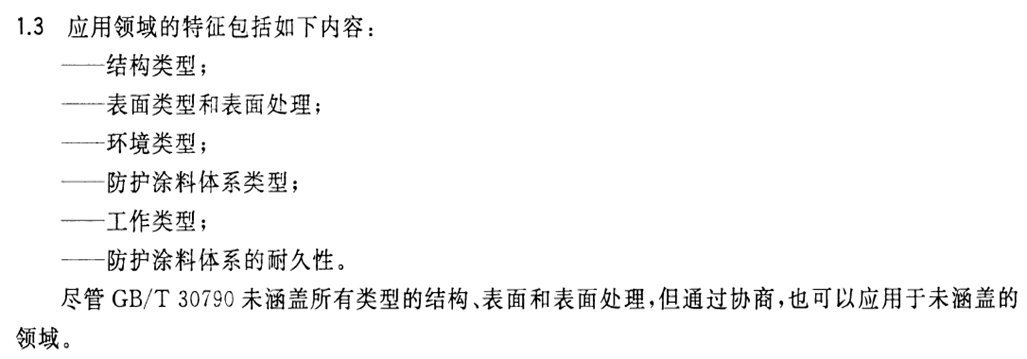

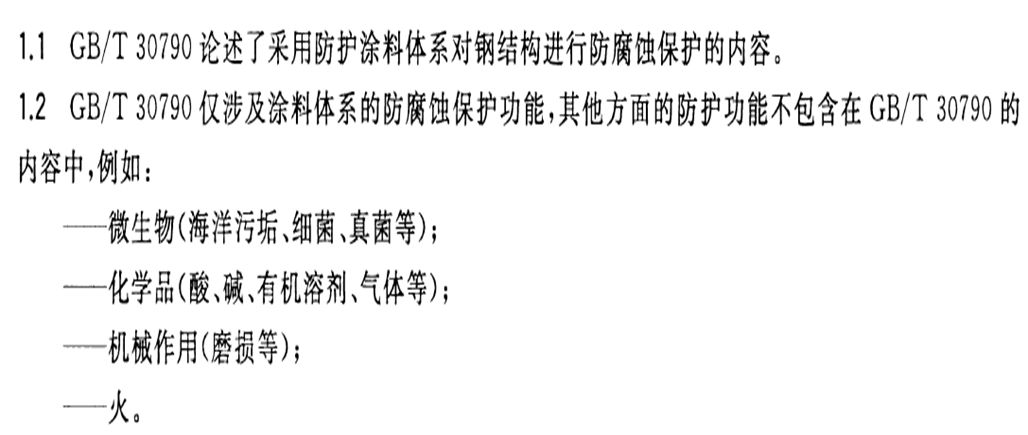

ISO 12944 （GB/T 30790） 所涵盖和未涵盖的防护功能

ISO 12944 （GB/T 30790） 所涵盖和未涵盖的防护功能

石化新建防腐方案设计要素

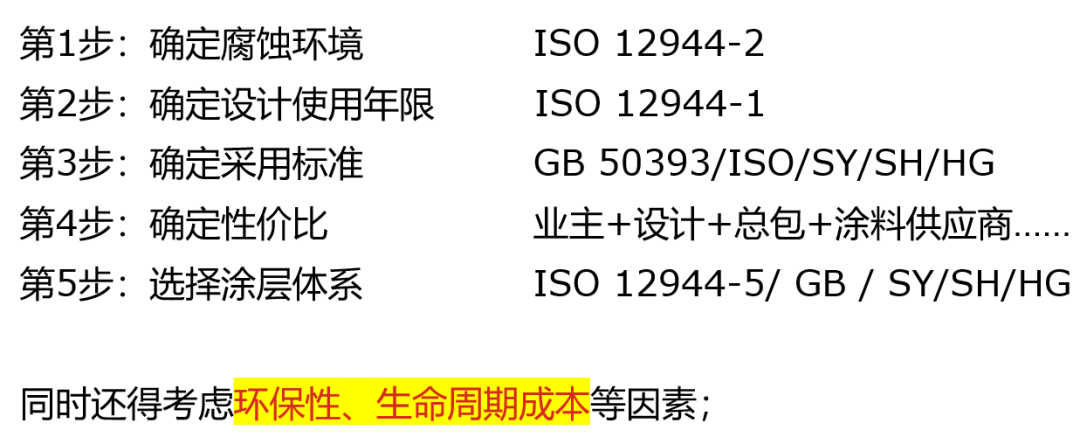

石化新建防腐方案的制定原则

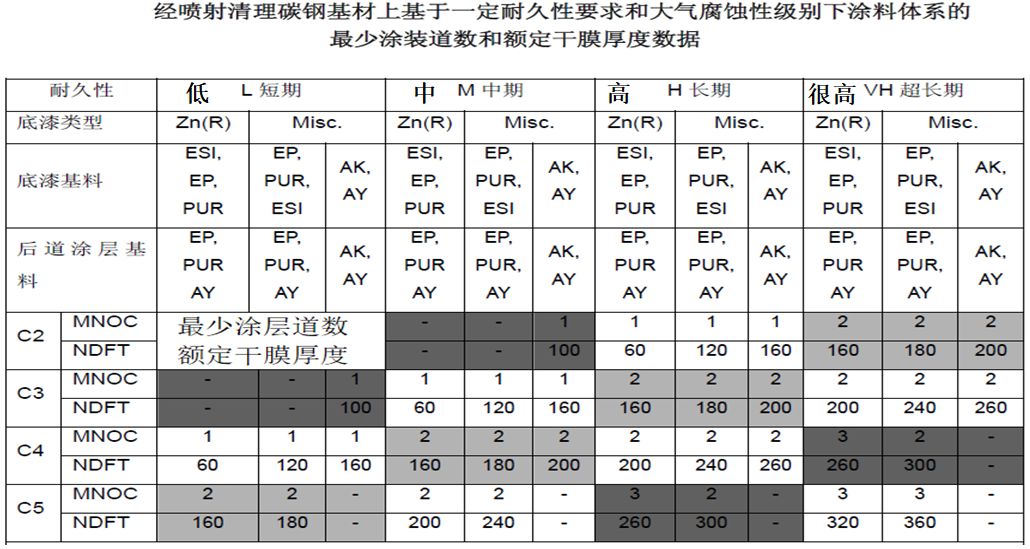

ISO12944-5 2018 推荐的最少涂装道数和额定干膜厚度

SH/T 3022-2011 P18 石油化工设备和管道涂料防腐蚀设计规范

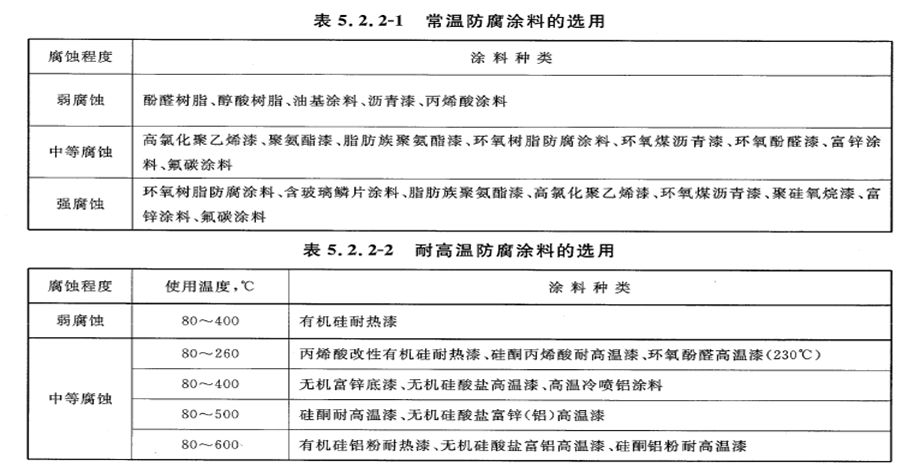

HG/T 20679-2014 P18 化工设备管道外防腐设计规范

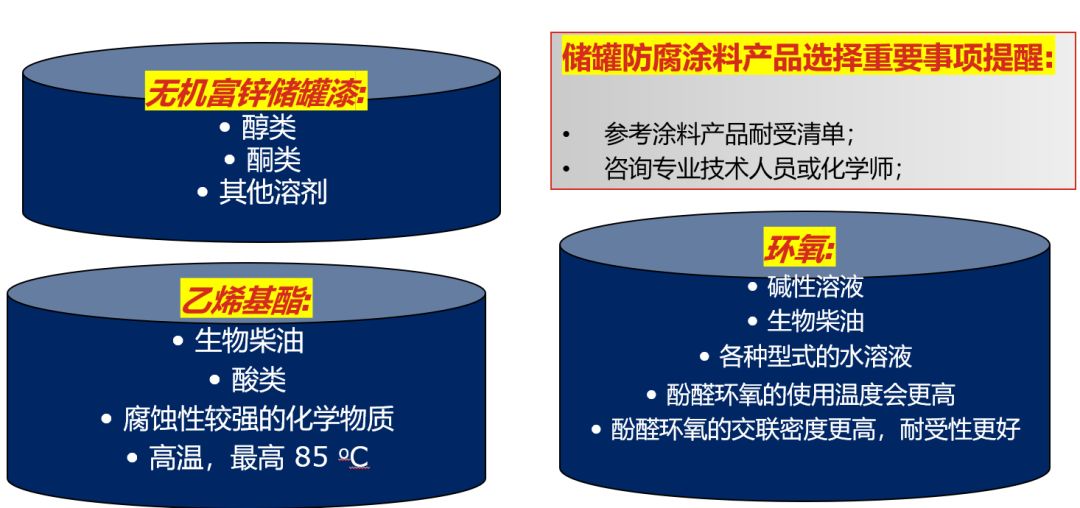

储罐涂料产品能耐受的储存介质

保温层下的腐蚀问题

关于绝热保温的相关标准

GB 50264-97 工业设备及管道绝热设计规范

GB/T 4272-2008 设备及管道绝热技术通则

GB/T 8175-2008 设备及管道绝热设计导则

HG/T 20514-2000 仪表及管线和绝热保温设计规定

SH/T 3522-2003 石油化工隔热工程施工工艺标准

SH/T 3022-2011 石油化工设备和管道涂料防腐蚀设计规范

HG/T 20679-2014化工设备管道外防腐设计规范

HG/T 5178-2017保温层下金属表面用防腐涂料

SP 0198-2010 绝热和防火材料下的腐蚀控制

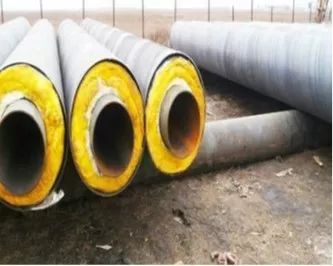

绝热保温层的适用范围

工艺生产过程要求隔热的设备和管道(含管件、阀门等);

为减少设备和管道的热量或冷量损失;

为防止设备和管道的外壁结露;

为防止高温设备和管道散热对周围环境的影响；

工艺生产中不需要保温的设备、管道及其附件，其外表温度超过60℃并需要经常操作维护，而又无法采用其他措施防止引起烫伤的部位;

保温层下腐蚀（CUI）

钢结构在“隔湿”保温层下所经历的腐蚀环境，可能是防护涂料行业内所遇到的最具腐蚀性的环境之一

传统上国外 (上世纪七、八十年代) 没有专门针对这种类型的防腐蚀设计：

薄层耐高温涂料

车间底漆

含锌涂料

损伤部位/焊缝处不修补

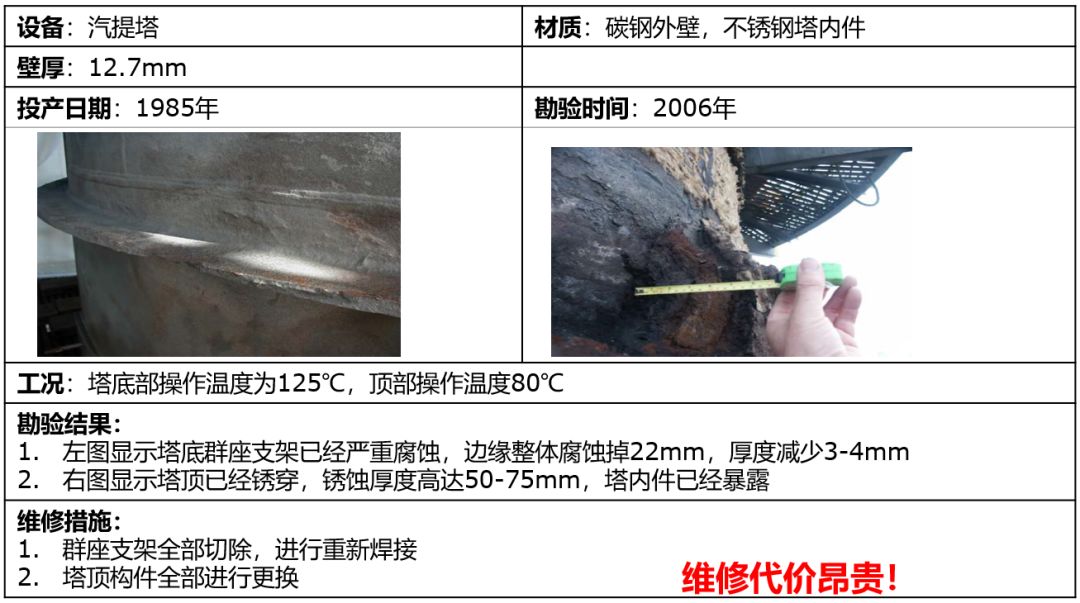

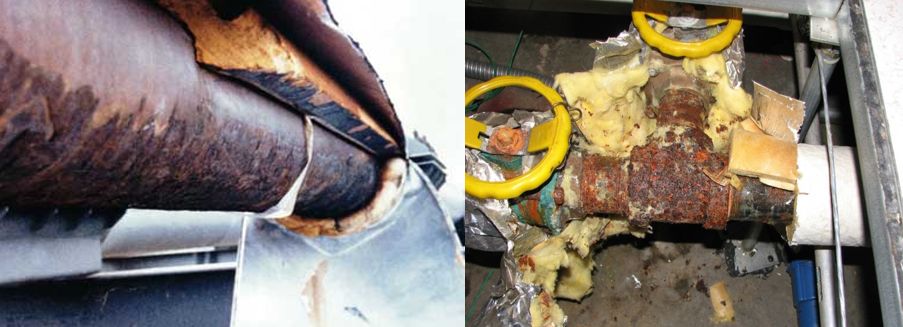

CUI实际案例

国际CUI研究状况

1956年就有保温层下不锈钢设备外表面的应力腐蚀开裂报道，20世纪70年代世界能源危机的爆发促进了保温技术的推广应用，在取得显著的节能效果同时，也诱发更多CUI事故的发生。

碳钢和低合金钢的CUI问题直到1980年腐蚀科学与技术协会(ICST)主办了有关保温层材料下腐蚀的欧洲会议才有相关资料可查。

1983 年，ASTM、美国国家腐蚀工程师协会（NACE)、ICST以及化学处理工业材料技术研究所(MTI)主办了关于保温材料下金属腐蚀的专题研讨会防腐耐高温涂料防腐耐高温涂料，这场会议是CUI研究史上的里程碑。

1998年NACE结合多年的探索成果正式出版标准RP0198—1998，并在2010年再次修订为SP 0198-2010，该标准规范了CUI的防护措施，强调使用系统的设计、安装、维护和检验方法进行CUI管理。

ASTM 在2007年出版了CUI标准G189—07，这部标准不同于以往的控制标准涂料品牌网，而是为实验室条件下模拟CUI现象提供了标准的测试方法。

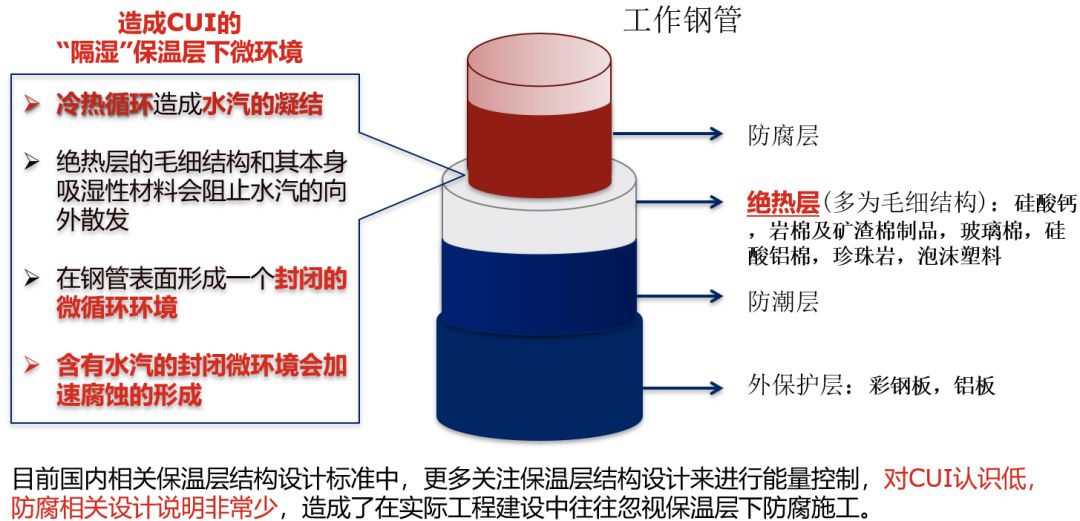

保温层结构及造成CUI的微环境

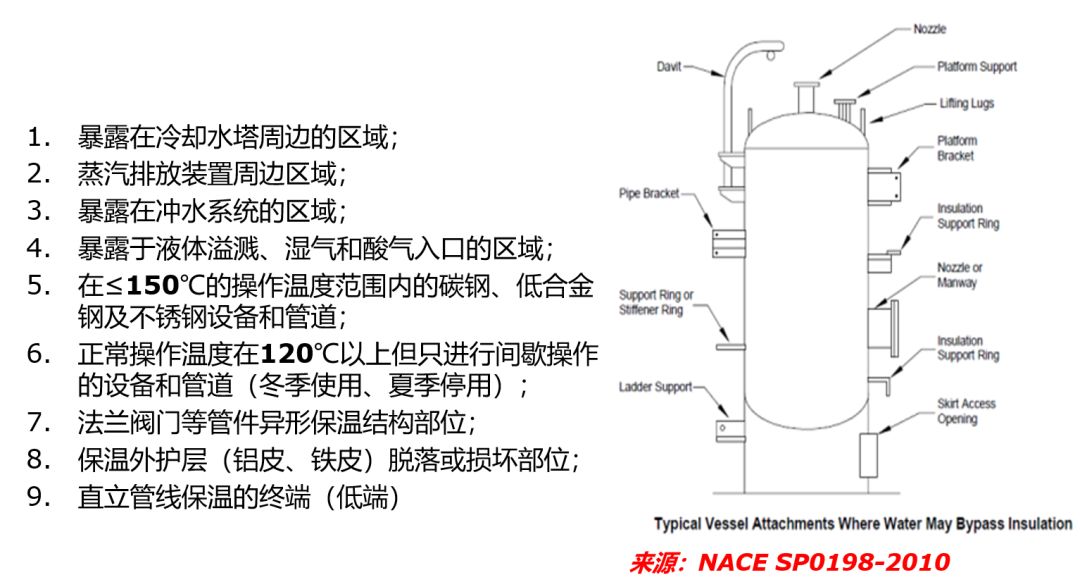

CUI容易发生的部位

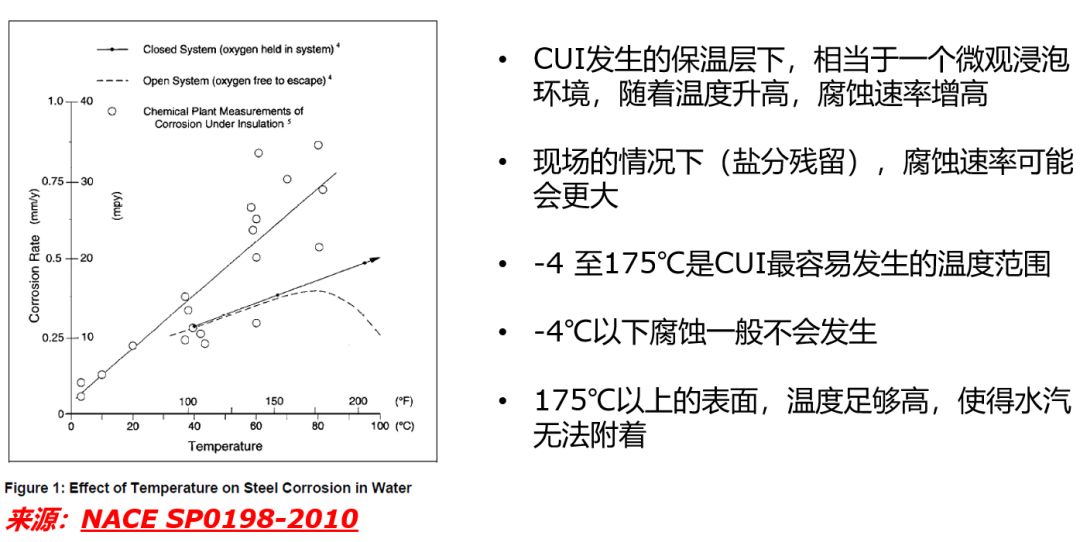

温度对CUI的影响

影响CUI腐蚀速率的因素

设备的间歇性或循环操作 (温度循环);

设备温度随设备高度或长度有变化;

附件设备运行时的温度;

设备暂时闲置或封存;

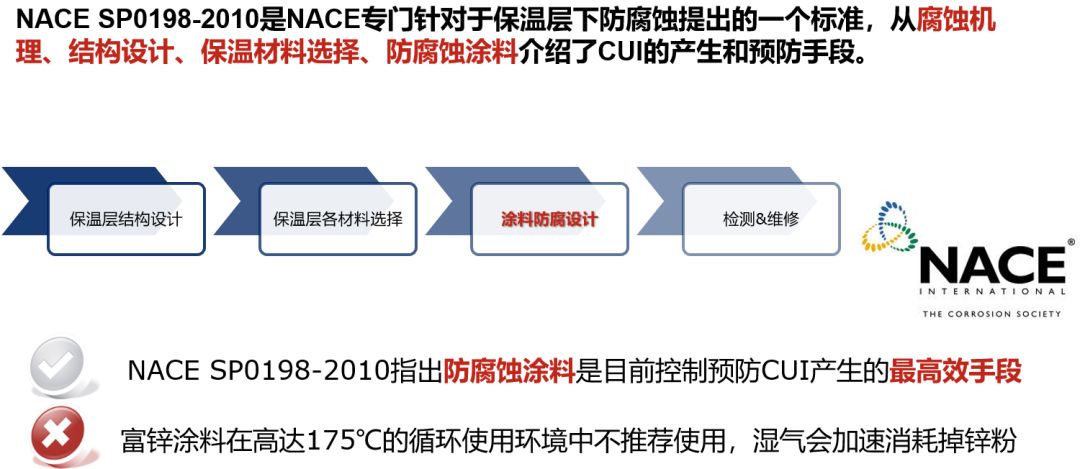

如何避免CUI

正确的结构设计

正确的保温材料

合适的防腐蚀油漆

材料耐候

良好的维修

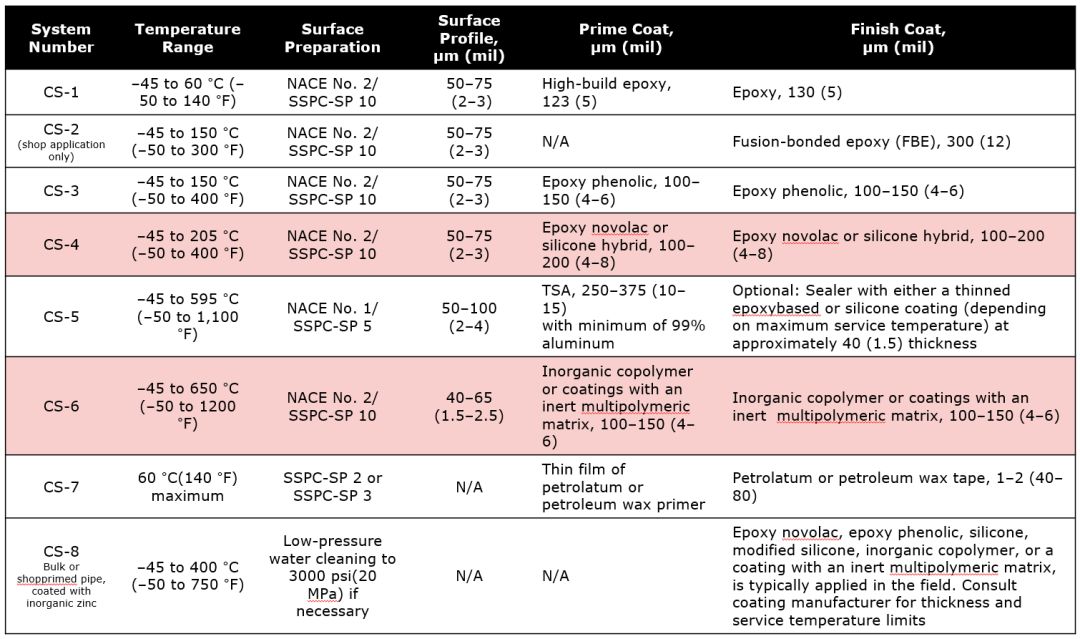

NACE SP0198-2010 针对碳钢保温层下的油漆配套
