在钢结构防火涂料的施工时，我们要不断的去自测施工的成果是否合格，只有这样才能在钢结构防火涂料施工完成后，才能顺利的通过检查，赢得很好的口碑，同时防火涂料 国标，也能为自己减少损失，下面是厚型钢结构防火涂料在施工过检时的检验规则，大家可以作为参考：

1、检查项目：

检查项目、技术要求和不合格情况按表1的规定。

技术要求

不合格情况描述

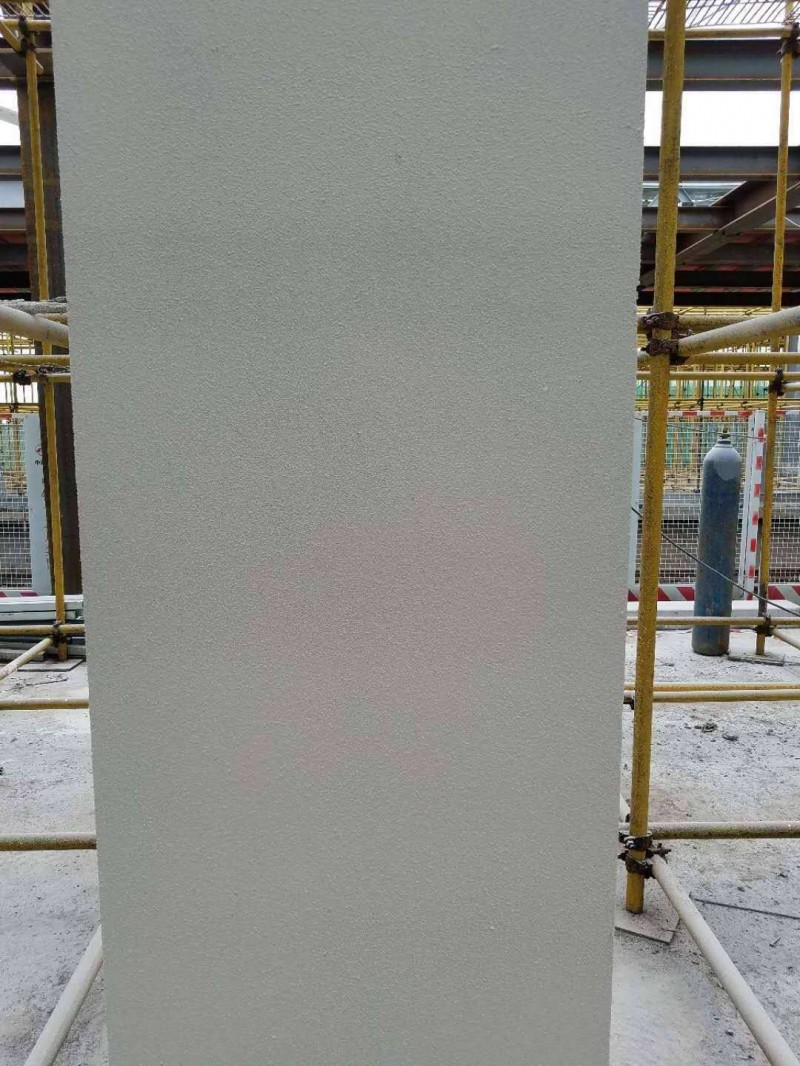

外观

涂层无开裂、脱落

涂层开裂、脱落

厚度

不低于设计厚度

低于设计厚度

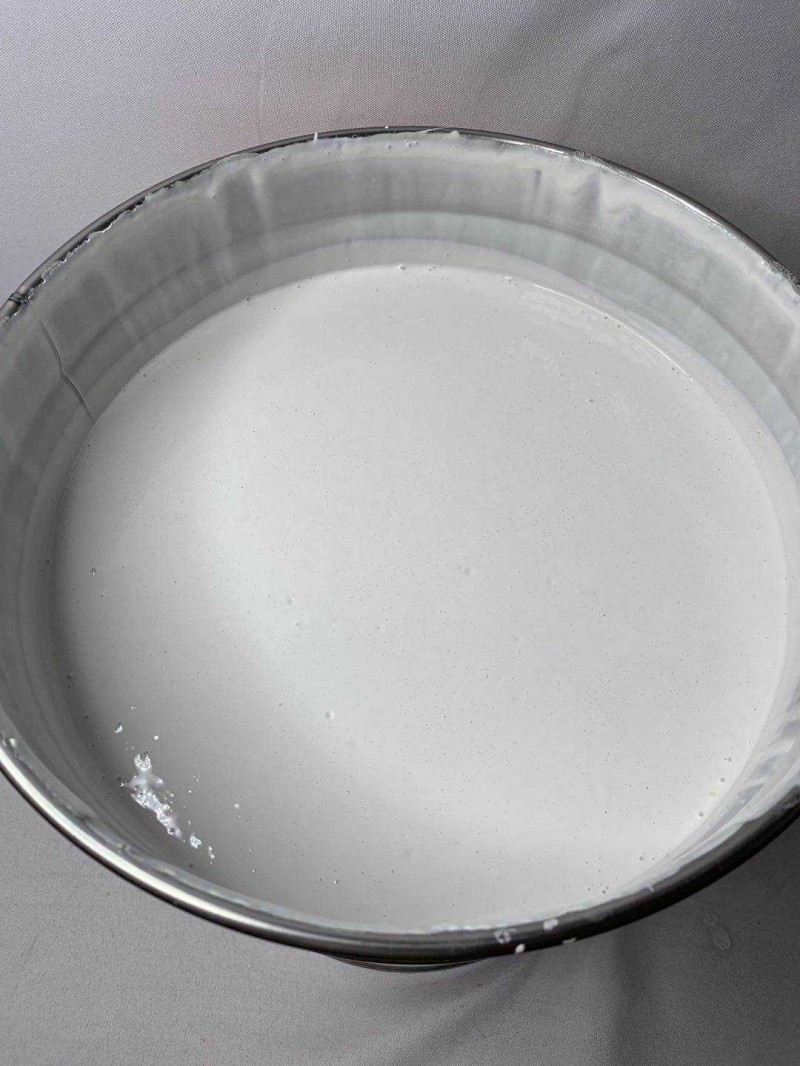

在容器中的状态

呈均匀粉末，无结块

颗粒大小不均匀、有结块

2、检验方法：

2.1、外观：目测涂层有无开裂、脱落。

2.2、厚度：选取至少5个不同的涂层部位，用测厚仪分别测量其厚度。涂层厚度为测点厚度的平均值。

2.3、在容器中的状态：用搅拌器搅拌容器中的试样或按规定的比例调配多组分涂料的试样，观察涂料是否均匀，无结块。

3、检验器具：

——刀片

——测厚仪

以上是厚型钢结构防火涂料在施工完成后所检查的具体项目，我们的施工单位在施工过程中可以以以上几点来考核自己的钢结构防火涂料的施工。

南宁钢结构防火涂料施工资质_钢结构防火涂料,水性超薄型防火涂料,,,

在钢结构防火涂料中，除厚型钢结构防火涂料是非膨胀型钢结构防火涂料外，其它的薄涂型都是膨胀型的钢结构防火涂料，也就是说，在发生火灾时，膨胀型的钢结构防火涂料是根据自己的的特性产生膨胀，理论上来说，膨胀倍数越高，防火的效果越好。

致使钢结构防火涂料发生膨胀的原理是因为在钢结构防火涂料的原料中有成膜物的配方，下面我们就具体了解一下，哪些成膜物适合薄涂型钢结构防火涂料，哪些又是有注意事项?

（1）适合的成膜物：丙烯酸树脂、有机硅树脂、氯化橡胶改性环氧树脂，尤其是氯化 橡胶改性环氧树脂与钢结构的附着力好，且与钢结构表面的防锈漆附着力较好，发泡较慢而均匀，发泡持续时间长且能够持续发泡，泡沫层较致密，炭化不彻底，有较多底层物，炭化层厚度较高且硬度好。这几种成膜物制成的防火涂料发泡倍数高，防火隔热效果理想，适合做薄涂型钢结构防火涂料的成膜物。

备注：丙烯酸树脂适用于耐候性要求高的场合；有机硅树脂适用于耐高温的场合；氯化橡胶改性环氧树脂适用于耐腐蚀的场合，但不适用于室外场合。

（2）不适合的成膜物：苯丙乳液、纯丙乳液、硅丙乳液与钢结构的附着力较差，与钢结构表面的防锈漆附着力较好，发泡较慢且不均匀，发泡持续时间短，泡沫层不致密，炭化不彻底，炭化物较少，炭化层厚度较低但硬度好。这几种成膜物制成的防火涂料发泡倍数不够，防火隔热效果不理想防火涂料 国标，所以不适合做薄型钢结构防火涂料的成膜物。

（3）不适合做超薄型钢结构防火涂料的成膜物：醇酸树脂、聚氨酯树脂、酚醛树脂涂膜附着力较好，发泡较慢也不均匀，发泡持续时间短，泡沫层不致密，炭化不彻底涂料品牌网，炭化物较少，炭化层厚度最低但硬度好。这几种成膜物制成的防火涂料发泡倍数不够，防火隔热效果较差。

在选择钢结构防火涂料的原材料的时候，一定要注意膨胀型的特点，选择合适适宜的成膜物，这样才能生产出好的膨胀型钢结构防火涂料。

南宁钢结构防火涂料施工资质_钢结构防火涂料,,,,

钢结构防火涂料国家标准对于耐水性的要求是经水浸泡24小时后，防火涂料涂层无起皮、发泡和脱落。而往往工地要经历更复杂的天气，防火涂料在水中侵泡的时间会更长，因此，钢结构防火涂料耐水性的优劣也成为了竞争时的决定因素，耐水性越好对于在工程中施工效果越好。

钢结构防火涂料涂层耐水性试验方法：

参照《漆膜耐水性测定法》(GB1733)方法进行，用120mm×50mm×10mm钢板，经防锈处理后，喷涂防火涂料后放入60±5℃的烘箱内干燥至恒重，取出放入室温下的自来水中浸泡，观察有无起层、脱落等现象发生。

1、材料和设备：

1.1底板：底板应是平整、无扭曲，版面应无任何可见裂纹和皱纹。除另有规定外，底板应是120mm*25mm*0.2~0.3mm马口铁板。

1.2蒸馏水或去离子水，符合GB6682中三级水规定的要求。

1.3玻璃水槽。

2、试板边缘的涂装：除另有规定外，试板投试前应用1:1的石蜡和松香混合物封边，封边宽度2~3mm。

3、实验步骤：

3.1浸水试验法：

在玻璃水槽中加入蒸馏水或去离子水。除另有规定外，调节水温为23±2℃，并在整个试验过程中保持该温度。

将三块试板放入其中，并使每块试板长度的2/3浸泡于水中。

南宁钢结构防火涂料施工资质_钢结构防火涂料,水性薄型防火涂料,水性超薄型防火涂料,,
