一、交底所包含的工程范围

本交底所包含的施工范围为地库地下室顶板防水施工作业。

二、材料及现场准备注意事项

根据设计要求，本工程采用4mm厚SBS耐根穿刺改性沥青聚酯胎卷材II型+2mm厚非固化橡胶沥青防水涂料，在材料进场时要上报质监部和监理验收，材料要具备产品出厂合格证、材质单，同时对要所使用材料进行送检，检验合格后方可使用；基层平整、含水率、阴阳角的抹圆提前准备好。

三、编制本方案的基本思路

1、施工准备：防水作业的约束条件、材料进场、机具准备；

2、防水卷材的施工工艺：对本工程施工工艺、施工做法、注意事项、各节点处理方式的主要介绍；

3、质量保证措施、质量通病的防治措施；

4、成品保护及安全文明施工。

四、本方案特别需要关注的工艺和工艺流程

1、工艺流程

清理基层→热熔非固化橡胶沥青防水涂料→涂刷非固化橡胶沥青防水涂料→节点加强处理→铺贴SBS耐根穿刺改性沥青聚酯胎卷材→防水隐蔽验收→铺设保护层

2、施工做法

（1）基层清理：基层要平整、坚实、干净、无明水，如有混凝土起皮、模板钉、砂浆等需清扫干净。阴阳角、管根、设备基础等细部应做成圆弧，圆弧直径应大于等于50mm。采用抹子等以手工涂刮的方式对接缝、螺栓，局部腐蚀等薄弱部位以及龟裂、边角等薄弱部位进行附加层处理。地下结构基层表面应平整、牢固，不得有起砂、空鼓等缺陷；阴阳角处沥青防水涂料一平方多少公斤，应做成半径50mm圆弧形或钝角，同时表面应洁净干燥，经隐蔽验收合格才能进行防水层施工。

（2）热熔非固化橡胶沥青防水涂料：施工前，应将非固化橡胶沥青防水涂料放在在加热罐中加热呈液体状态，达到规定的热用温度时才能施工，手工刮涂的加热温度≥120℃，喷涂温度≥150℃.

（3）铺贴附加层：阴阳角、平面与立面的转角处、管根、后浇带等细节部分先进行刷涂涂料品牌网，厚度宜为2mm，并将卷材裁成相应形状附粘上，宽度不小于500mm。

待做完附加层后进行全面施工，确保整体涂层保持一致的厚度。

（4）施工非固化橡胶沥青防水涂料：将加热罐中的非固化橡胶沥青防水涂料用刮涂或喷涂等方法均匀的涂刮于基层上，厚度2mm即可，刮涂非固化橡胶沥青防水涂料后5min内滚铺高分子防水卷材，然后轻刮卷材表面，排出内部空气，使卷材与非固化橡胶沥青防水涂料牢固的粘接在一起。

（5）铺贴卷材（4mm）：橡化沥青作为SBS耐根穿刺改性沥青聚酯胎卷材的胶黏剂，橡化沥青每次刷涂宽度应比SBS耐根穿刺改性沥青聚酯胎卷材宽度稍宽，刷涂完成之后沥青防水涂料一平方多少公斤，立即进行对SBS耐根穿刺改性沥青聚酯胎卷材的粘贴，铺贴卷材从一头按住SBS耐根穿刺改性沥青聚酯胎卷材，均匀向前铺贴，刮平，赶出气泡，相邻卷材间搭接长度不得小于100mm。

（6）卷材搭边粘贴

铺贴卷材时，要注意卷材搭边处保持清洁，将卷材专用粘结剂用油漆刷均匀的涂布在搭边卷材翻开的两个粘结面上进行粘结，一边排除空气一边压实。须保证搭接宽度不小于100mm。

（7）卷材甩头

车库顶板铺贴卷材应甩头不得小于300mm，与外墙防水搭接，对甩出的卷材，做好保护，避免污染、破坏。

（8）经隐蔽验收合格,干铺无纺聚酯纤维布一层后做方可做C20细石混凝土保护层兼做找坡层，分区找坡0.5%，最薄处70mm厚（用于机械碾压）或50mm厚（用于人工回填），设分隔缝小于等于3000mm×3000mm，缝内嵌PVC防水油膏。

3、施工注意事项

（1）必须基层处理干净，且基层完全干燥后方能涂刮非固化液体橡胶防水涂料。

（2）非固化橡胶沥青防水涂料熔化成液体状态和规定的热用温度时才能进行施工作业。

（3）刮涂非固化橡胶沥青防水涂料的同时滚铺防水卷材，注意卷材搭接边的粘接效果。

（4）施工防水层之前，必须将各种管道及预埋件安装固定好，以避免在防水层施工好后，打洞凿孔，破坏防水层，留下渗漏隐患。

（5）宽幅防水卷材铺贴时，在卷材收口处应临时密封（可用胶带或加厚水泥砂浆密封），以防止立墙收头处水份过快散失。

（6）保证施工搭接宽度，相邻两排卷材的短边接头应相互错开1/3副宽以上，相邻卷材间搭接长度不得小于100mm，附加层施工要严格按照规范进行施工。

（7）在侧墙上铺贴卷材时，可在边角部位辅以适当的固定措施。

（8）在施工中卷材部位受到污染，可用干净的湿布等清洁卷材。

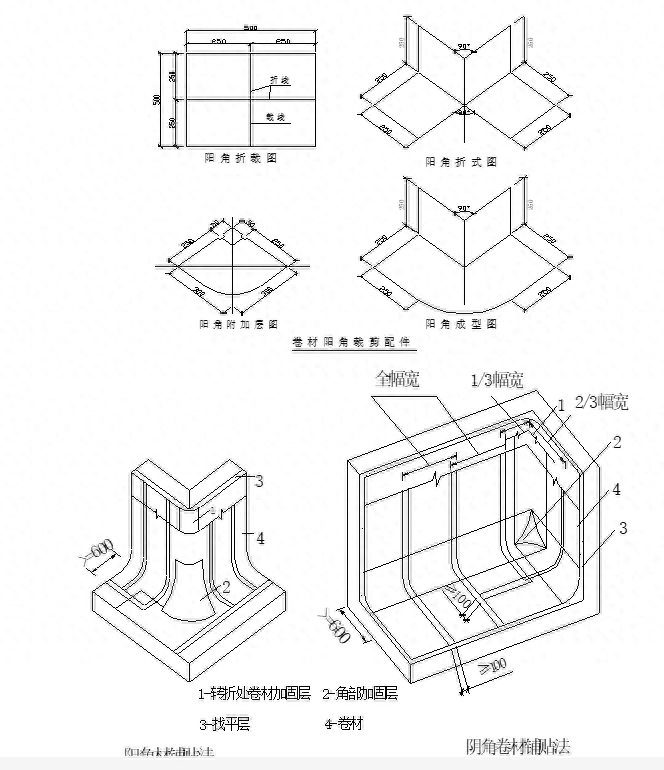

4、各节点主要做法
