水性森林负氧离子无机涂料及其制备方法丨十大品牌排行榜

水性森林负氧离子无机涂料及其制备方法

技术领域

[0001] 本发明属于负氧离子无机涂料技术领域，具体涉及一种水性森林负氧离子无机涂料及其制备方法。

背景技术

[0002] 负氧离子浓度的高低与人们的健康息息相关，人们时刻需要负氧离子，尤其在污染日益严重的今天。据环境学家研究，空气中负氧离子浓度每立方厘米在20个以下时，人就会感到倦怠、头昏脑胀；当每立方厘米空气中的负氧离子数在1000〜10000个之间时，人就会感到心平气和、平静安定；当每立方厘米空气中的负氧离子数在10000个以上时，人就会感到神清气爽、舒适惬意;而当每立方厘米空气中的负氧离子数高达10万个以上时，就能起到镇静、止喘、消除疲劳、调节神经等防病治病效果。

[0003] 无机涂料是一种以无机材料为主要成膜物质的涂料，是全无机矿物涂料的简称，因性能优质，广泛用于建筑、绘画等日常生活领域。

[0004] 无机涂料是由无机聚合物和经过分散活化的金属、金属氧化物纳米材料、稀土超微粉体组成的无机聚合物涂料，能与钢结构表面铁原子快速反应，生成具有物理、化学双重保护作用，通过化学键与基体牢固结合的无机聚合物防腐涂层，对环境无污染，使用寿命长，防腐性能达到国际先进水平，是符合环保要求的高科技换代产品。

[0005] 然而，现有的无机涂料仅作为建筑材料使用，不能够起到持续释放负氧离子的作用。

发明内容

[0006] 本发明的目的在于解决以上现有技术中存在的技术问题，提供一种水性森林负氧离子无机涂料及其制备方法。

[0007] 本发明的目的是通过以下技术方案实现的：

[0008] —种水性森林负氧离子无机涂料，包括如下重量份数的原料：

[0009]

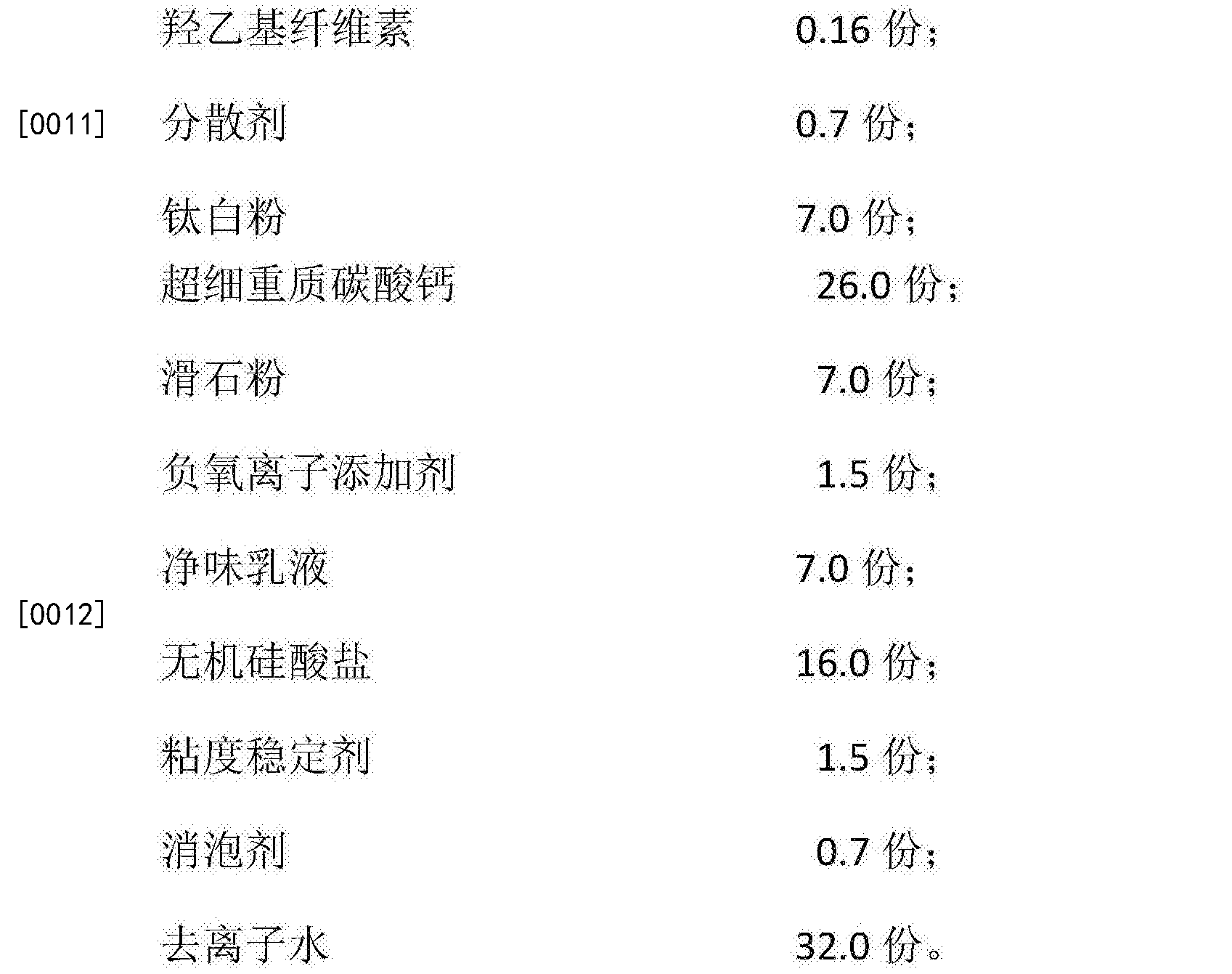

[0010] 进一步的，所述的水性森林负氧离子无机涂料，包括如下重量份数的原料：

[0013] —种水性森林负氧离子无机涂料的制备方法，包括步骤：

[0014] A、在搅拌状态下，将去离子水和羟乙基纤维素混匀；在新的搅拌状态下搅拌至羟乙基纤维素完全溶解，得到羟乙基纤维素液；

[0015] B、在搅拌状态下，将羟乙基纤维素液、分散剂和消泡剂混匀，得到分散液；

[0016] C、在搅拌状态下，将所述分散液、钛白粉、超细重质碳酸钙、滑石粉和负氧离子添加剂混匀，在新的搅拌状态下，搅拌后，得到负氧离子液；

[0017] D、在搅拌状态下，将所述负氧离子液、净味乳液、无机硅酸盐和粘度稳定剂混匀，得到稳定液；

[0018] E、将所述稳定液用去离子水调整粘度、过滤后得到成品。

[0019] 进一步的，所述步骤A的搅拌状态的搅拌速度为200〜300r/min。

[0020] 进一步的，所述步骤A的新的搅拌状态的搅拌速度为600〜800r/min。

[0021] 进一步的，所述步骤B的搅拌状态的搅拌速度为600〜800r/min。

[0022] 进一步的，所述步骤C的搅拌状态的搅拌速度为600〜800r/min，所述步骤C的新的搅拌状态的搅拌速度为1300〜1500r/min。

[0023] 进一步的，步骤C的负氧离子液中的固体颗粒的细度小于或等于50μπι。

[0024] 进一步的，所述步骤D的搅拌状态的搅拌速度为600〜800r/min。

[0025] 进一步的，所述步骤E的去离子水的重量份数用量为2.0份〜3.0份。

[0026] 本发明相对于现有技术的有益效果是：

[0027] 1、本发明在常温状态下可持续释放高浓度的负氧离子。

[0028] 2、本发明适用于住宅、酒店、办公楼、医院、学校等大型建筑物内墙的墙面、天花、石膏板及木间隔的装饰。可用于水泥、石膏板及砖石等结构表面。

[0029] 3、本发明的无机涂料的漆膜平滑，色彩鲜艳，颜色丰富，具有独特的超强耐候性。

[0030] 4、本发明的无机涂料的漆膜具有石化作用，与矿物基质发生化学作用，形成一种防水及防酸的硅酸岩石，无菌及苔藓滋生。

[0031] 5、本发明的无机涂料的漆膜具有无机物之特性，其抗温性能特别好，不但在1200 °C的高温下不会燃烧，而且还阻燃。

[0032] 6、本发明的无机涂料的漆膜具有防水性及高度之呼吸力，使石造建筑内部之水分自由的向外蒸发。

[0033] 7、本发明的无机涂料的漆膜具有碱物质的过滤作用，可防止涂层起气泡、产生热爆裂和起鳞片而剥落及施工后受碱污染等缺点。

[0034] 8、本发明的无机涂料无毒性，能高效祛除室内空气中的甲醛、氨、苯等化学型污染物，形成较高浓度的小空气负氧离子，使空气清新，是一种环保产品。

具体实施方式

[0035] 以下结合实施例对本发明的技术方案进行详细的说明，应当说明的是，以下仅是本发明的优选实施方式，对于本领域的普通技术人员来说，在不脱离本发明创造构思的前提下，还可以做出若干变形和改进，这些应当都属于本发明的保护范围。

[0036] 本发明的水性森林负氧离子无机涂料是指以净味乳液和无机硅酸盐为主要成膜物质的涂料。其漆膜平滑中科翔无机硅酸盐涂料，色彩鲜艳，颜色丰富，具有独特的超强耐候性;具有石化作用，与矿物基质发生化学作用，形成一种防水及防酸的硅酸岩石，无菌及苔藓滋生;具有无机物之特性，其抗温性能特别好，不但在1200°C的高温下不会燃烧，而且还阻燃;具有防水性及高度之呼吸力，使石造建筑内部之水分自由的向外蒸发；同时具有碱物质的过滤作用，可防止涂层起气泡、产生热爆裂和起鳞片而剥落及施工后受碱污染等缺点；无臭味有利于保护生态环境;持续释放高浓度的负氧离子(静态下6000-8000个/cm3)，高效祛除室内外空气中的甲醛、氨、苯等化学型污染物。

[0037] —种水性森林负氧离子无机涂料，包括如下重量份数的原料：

[0040]进一步的，所述的水性森林负氧离子无机涂料，包括如下重量份数的原料：

[0042] —种水性森林负氧离子无机涂料的制备方法，包括步骤：

[0043] A、在搅拌状态下，将去离子水和羟乙基纤维素混匀；在新的搅拌状态下搅拌至羟乙基纤维素完全溶解，得到羟乙基纤维素液；

[0044] B、在搅拌状态下，将羟乙基纤维素液、分散剂和消泡剂混匀，得到分散液；

[0045] C、在搅拌状态下，将所述分散液、钛白粉、超细重质碳酸钙、滑石粉和负氧离子添加剂混匀，在新的搅拌状态下，搅拌后，得到负氧离子液；

[0046] D、在搅拌状态下，将所述负氧离子液、净味乳液、无机硅酸盐和粘度稳定剂混匀，得到稳定液；

[0047] E、将所述稳定液用去离子水调整粘度、过滤后得到成品。

[0048] 进一步的，所述步骤A的搅拌状态的搅拌速度为200〜300r/min。

[0049] 进一步的，所述步骤A的新的搅拌状态的搅拌速度为600〜800r/min。

[0050] 进一步的，所述步骤B的搅拌状态的搅拌速度为600〜800r/min。

[0051] 进一步的中科翔无机硅酸盐涂料涂料品牌网，所述步骤C的搅拌状态的搅拌速度为600〜800r/min，所述步骤C的新的搅拌状态的搅拌速度为1300〜1500r/min。

[0052] 进一步的，步骤C的负氧离子液中的固体颗粒的细度小于或等于50μπι。

[0053] 进一步的，所述步骤D的搅拌状态的搅拌速度为600〜800r/min。

[0054] 进一步的，所述步骤E的去离子水的重量份数用量为2.0份〜3.0份。

[0055] 实施例1

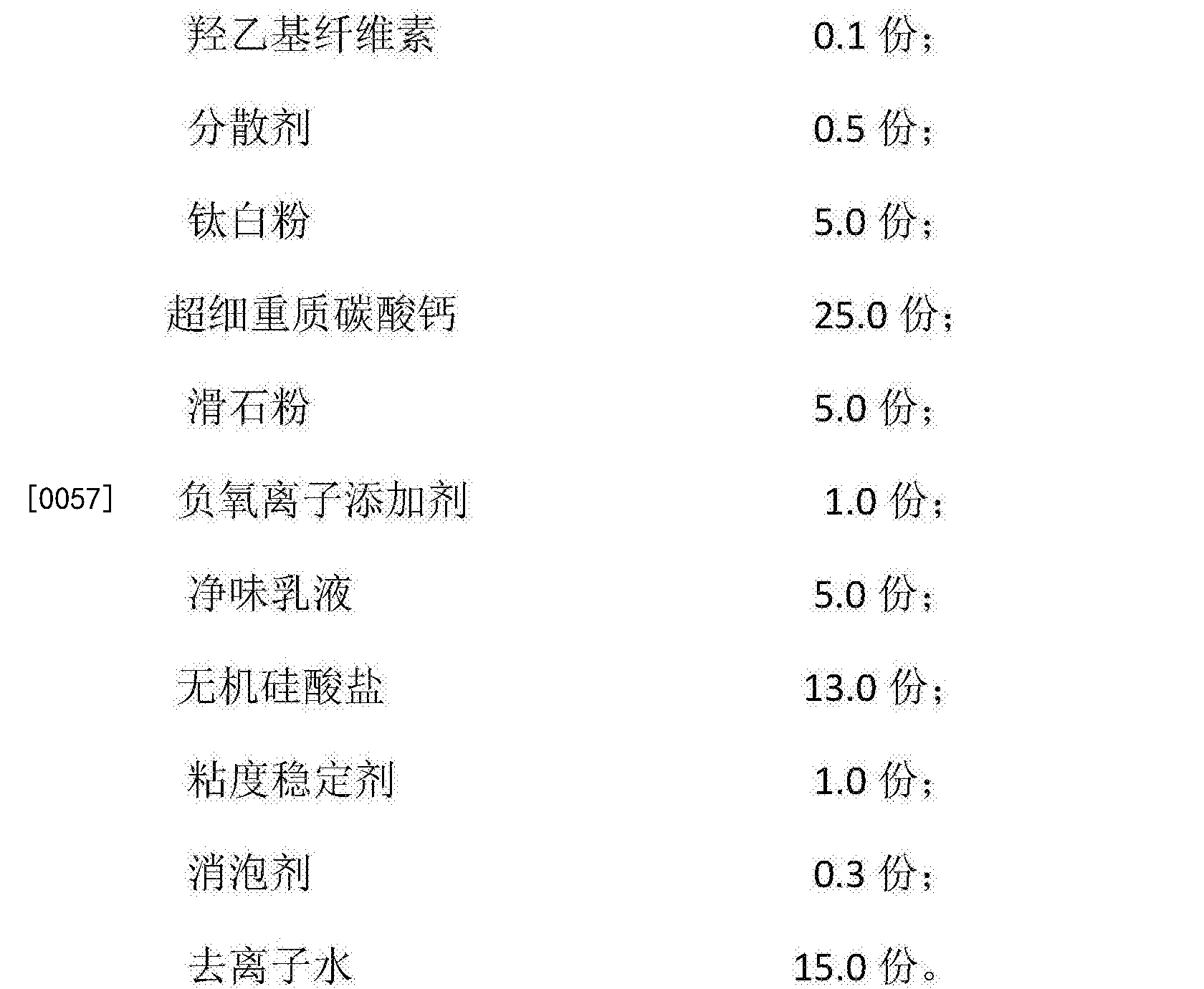

[0056] —种水性森林负氧离子无机涂料，包括如下重量份数的原料：

[0058] —种水性森林负氧离子无机涂料的制备方法，包括步骤：

[0059] A、在搅拌状态下，将去离子水和羟乙基纤维素混匀；在新的搅拌状态下搅拌至羟乙基纤维素完全溶解，得到羟乙基纤维素液；

[0060] B、在搅拌状态下，将羟乙基纤维素液、分散剂和消泡剂混匀，得到分散液；

[0061] C、在搅拌状态下，将所述分散液、钛白粉、超细重质碳酸钙、滑石粉和负氧离子添加剂混匀，在新的搅拌状态下，搅拌后，得到负氧离子液；

[0062] D、在搅拌状态下，将所述负氧离子液、净味乳液、无机硅酸盐和粘度稳定剂混匀，得到稳定液；

[0063] E、将所述稳定液用去离子水调整粘度、过滤后得到成品。

[0064] 所述步骤A的搅拌状态的搅拌速度为200r/min。所述步骤A的新的搅拌状态的搅拌速度为600r/min。所述步骤B的搅拌状态的搅拌速度为600r/min。所述步骤C的搅拌状态的搅拌速度为600r/min，所述步骤C的新的搅拌状态的搅拌速度为1300r/min。步骤C的负氧离子液中的固体颗粒的细度小于或等于50μπι。所述步骤D的搅拌状态的搅拌速度为600r/min。所述步骤E的去离子水的重量份数用量为2.0份。

[0065] 实施例2

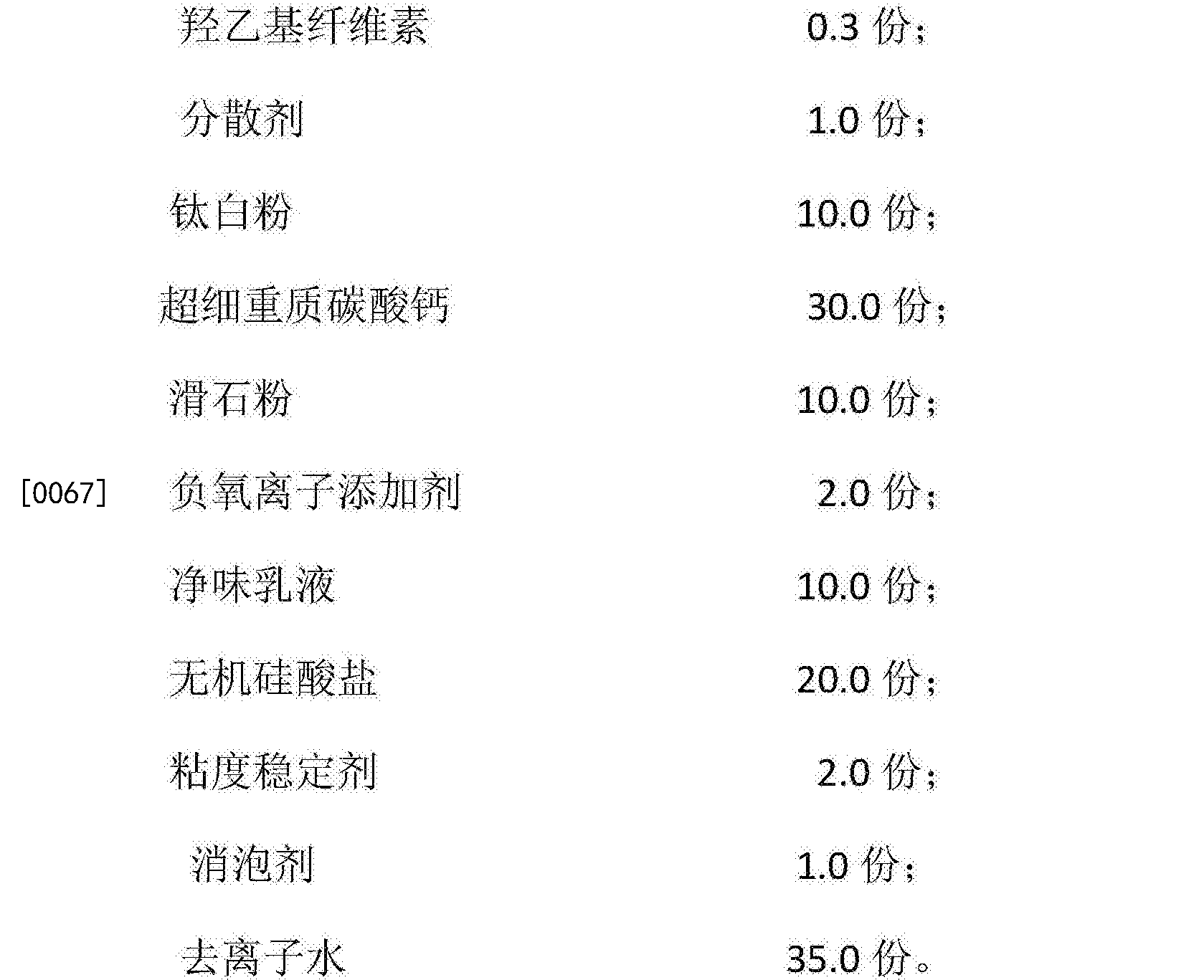

[0066] —种水性森林负氧离子无机涂料，包括如下重量份数的原料：

[0068] —种水性森林负氧离子无机涂料的制备方法，包括步骤：

[0069] A、在搅拌状态下，将去离子水和羟乙基纤维素混匀；在新的搅拌状态下搅拌至羟乙基纤维素完全溶解，得到羟乙基纤维素液；

[0070] B、在搅拌状态下，将羟乙基纤维素液、分散剂和消泡剂混匀，得到分散液；

[0071] C、在搅拌状态下，将所述分散液、钛白粉、超细重质碳酸钙、滑石粉和负氧离子添加剂混匀，在新的搅拌状态下，搅拌后，得到负氧离子液；

[0072] D、在搅拌状态下，将所述负氧离子液、净味乳液、无机硅酸盐和粘度稳定剂混匀，得到稳定液；

[0073] E、将所述稳定液用去离子水调整粘度、过滤后得到成品。

[0074] 所述步骤A的搅拌状态的搅拌速度为300r/min。所述步骤A的新的搅拌状态的搅拌速度为800r/min。所述步骤B的搅拌状态的搅拌速度为800r/min。所述步骤C的搅拌状态的搅拌速度为800r/min，所述步骤C的新的搅拌状态的搅拌速度为1500r/min。步骤C的负氧离子液中的固体颗粒的细度小于或等于50μπι。所述步骤D的搅拌状态的搅拌速度为800r/min。所述步骤E的去离子水的重量份数用量为3.0份。

[0075] 实施例3

[0076] —种水性森林负氧离子无机涂料，包括如下重量份数的原料：

[0079] —种水性森林负氧离子无机涂料的制备方法，包括步骤：

[0080] A、在搅拌状态下，将去离子水和羟乙基纤维素混匀；在新的搅拌状态下搅拌至羟乙基纤维素完全溶解，得到羟乙基纤维素液；

[0081] B、在搅拌状态下，将羟乙基纤维素液、分散剂和消泡剂混匀，得到分散液；

[0082] C、在搅拌状态下，将所述分散液、钛白粉、超细重质碳酸钙、滑石粉和负氧离子添加剂混匀，在新的搅拌状态下，搅拌后，得到负氧离子液；

[0083] D、在搅拌状态下，将所述负氧离子液、净味乳液、无机硅酸盐和粘度稳定剂混匀，得到稳定液；

[0084] E、将所述稳定液用去离子水调整粘度、过滤后得到成品。

[0085] 所述步骤A的搅拌状态的搅拌速度为260r/min。所述步骤A的新的搅拌状态的搅拌速度为270r/min。所述步骤B的搅拌状态的搅拌速度为750r/min。所述步骤C的搅拌状态的搅拌速度为750r/min，所述步骤C的新的搅拌状态的搅拌速度为1400r/min。步骤C的负氧离子液中的固体颗粒的细度小于或等于50μπι。所述步骤D的搅拌状态的搅拌速度为700r/min。所述步骤E的去离子水的重量份数用量为2.5份。

[0086] 实施例4

[0087] —种水性森林负氧离子无机涂料，包括如下重量份数的原料：

[0089] —种水性森林负氧离子无机涂料的制备方法，包括步骤：

[0090] A、在搅拌状态下，将去离子水和羟乙基纤维素混匀；在新的搅拌状态下搅拌至羟乙基纤维素完全溶解，得到羟乙基纤维素液；

[0091] B、在搅拌状态下，将羟乙基纤维素液、分散剂和消泡剂混匀，得到分散液；

[0092] C、在搅拌状态下，将所述分散液、钛白粉、超细重质碳酸钙、滑石粉和负氧离子添加剂混匀，在新的搅拌状态下，搅拌后，得到负氧离子液；

[0093] D、在搅拌状态下，将所述负氧离子液、净味乳液、无机硅酸盐和粘度稳定剂混匀，得到稳定液；

[0094] E、将所述稳定液用去离子水调整粘度、过滤后得到成品。

[0095] 所述步骤A的搅拌状态的搅拌速度为200r/min。所述步骤A的新的搅拌状态的搅拌速度为800r/min。所述步骤B的搅拌状态的搅拌速度为800r/min。所述步骤C的搅拌状态的搅拌速度为600r/min，所述步骤C的新的搅拌状态的搅拌速度为1500r/min。步骤C的负氧离子液中的固体颗粒的细度小于或等于50μπι。所述步骤D的搅拌状态的搅拌速度为800r/min。所述步骤E的去离子水的重量份数用量为2.8份。

[0096] 实施例5

[0097] 本实施例的水性森林负氧离子无机涂料由重量份数为0.2份的伊斯曼HRB250型羟乙基纤维素、〇 . 7份的科莱恩的4100型分散剂、6份的杜邦的R706型钛白粉、26份的普司登 CC700型超细重质碳酸钙、7份的普司登超细滑石粉、1份的赫特(Herst)化工的负氧离子添加剂、7份的德国巴斯夫的净味乳液、16份的罗门哈斯的330无机硅酸盐、1份的罗门哈斯的 925粘度稳定剂、0.3份的德国毕克的BYK 028型消泡剂、35份的去离子水组成。

[0098] 本实施例水性森林负氧离子无机涂料的制备方法如下：

[0099] (1)在搅拌容器300r/min的搅拌速度下，依次加入重量份数为30份的去离子水、〇. 2份的伊斯曼HRB250型羟乙基纤维素；

[0Ί00] (2)调节搅拌容器转速至800r/min，搅拌至伊斯曼HRB250型轻乙基纤维素完全溶解；

[0101] (3)继续在该搅拌状态下依次加入重量份数为0.7份的科莱恩的4100型分散剂、〇. 3份的德国毕克的BYK 028型消泡剂，搅拌均匀；

[0102] (4)在该搅拌容器800r/min的搅拌状态下，依次加入重量份数为6份的杜邦的R706 型钛白粉、26份的普司登CC700型超细重质碳酸钙，7份的普司登超细滑石粉，1份的赫特 (Herst)化工的负氧离子添加剂，并用1份的水清洗该搅拌容器；

[0103] (5)调节搅拌容器转速至1500r/min，搅拌至细度小于等于50μηι;

[0104] (6)向搅拌容器中依次加入重量份数为7份的德国巴斯夫的净味乳液、16份的罗门哈斯的330无机硅酸盐、1份的罗门哈斯的925粘度稳定剂，在800r/min的搅拌状态搅拌均匀；

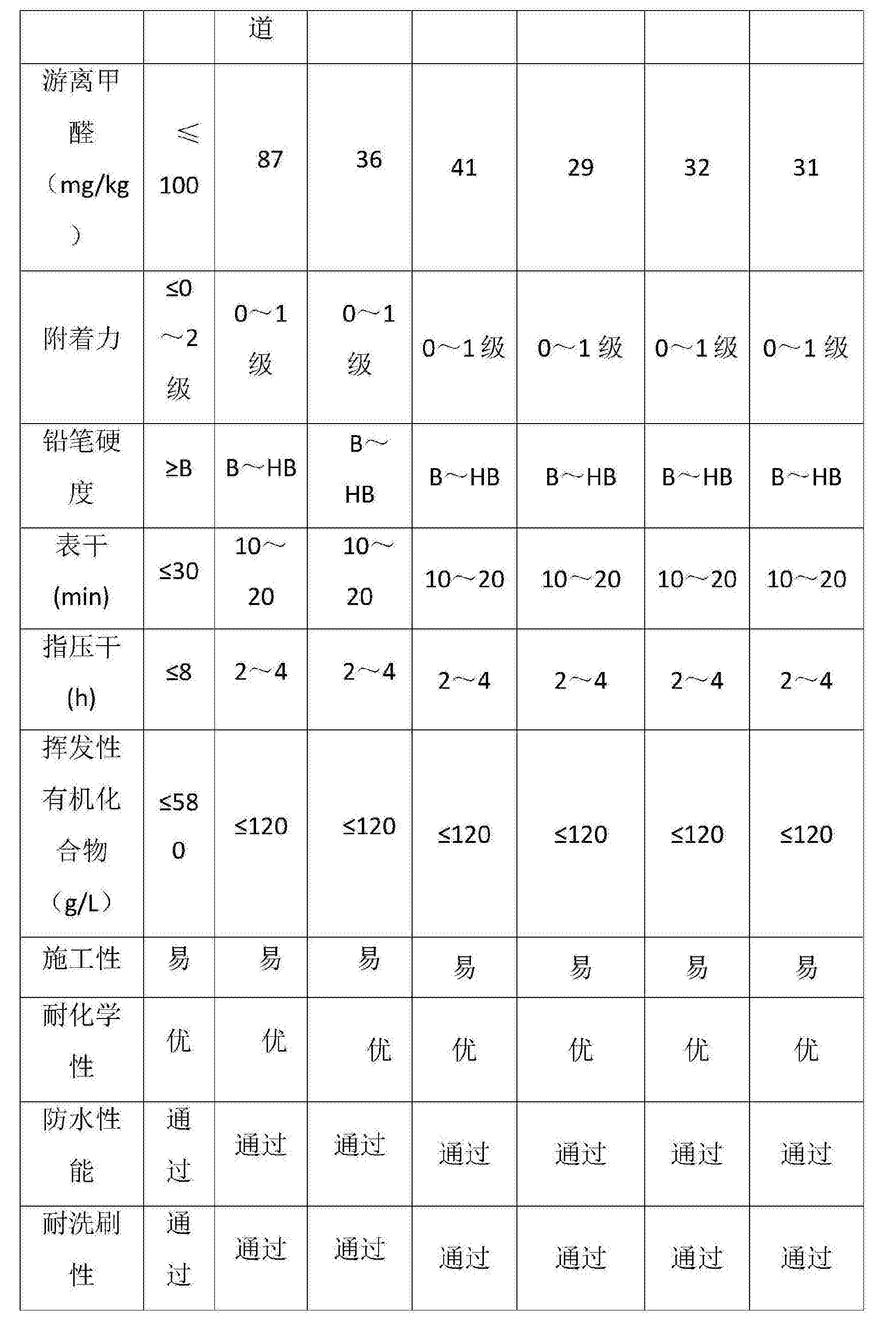

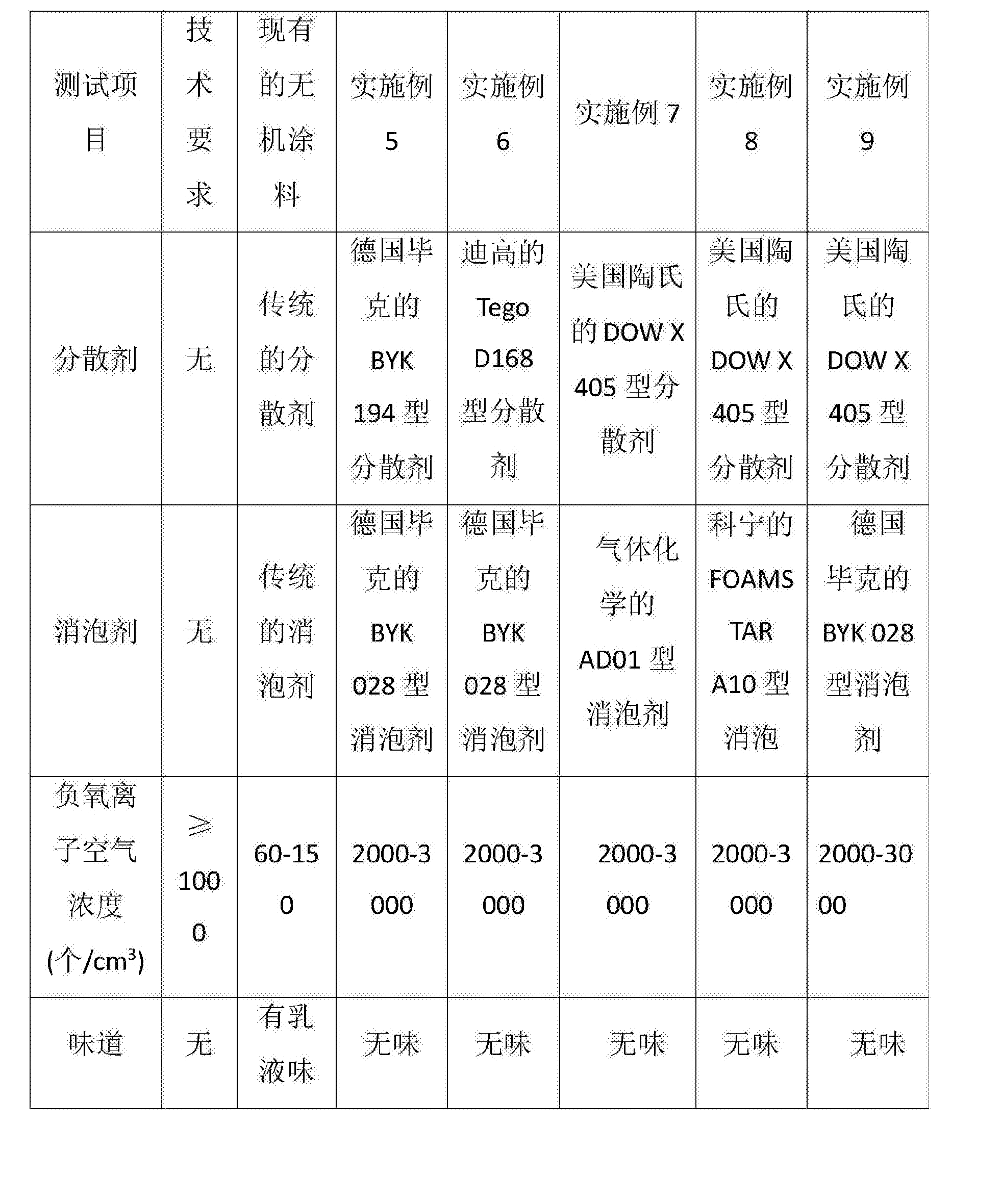

[0105] (7)用重量份数为2.0份的去离子水清洗该搅拌容器并调整粘度，过滤后即为成品。由以上步骤所制备的产品的各种测试参数如表1所示。

[0106] 实施例6

[0107] 与实施例5相比，本实施例的不同点在于所采用的分散剂类型以及各组分的重量份数。

[0108] 本实施例的水性森林负氧离子无机涂料由重量份数为0.2份的伊斯曼HRB250型羟乙基纤维素、〇. 7份的迪高的Tego D168型分散剂、6份的杜邦的R706型钛白粉、26份的普司登CC700型超细重质碳酸钙、7份的普司登超细滑石粉、1份的赫特(Herst)化工的负氧离子添加剂、7份的德国巴斯夫的净味乳液、16份的罗门哈斯的330无机硅酸盐、1份的罗门哈斯的925粘度稳定剂、0.3份的德国毕克的BYK028型消泡剂、35份的去离子水组成。

[0109] 本实施例水性森林负氧离子无机涂料的制备方法如下：

[0110] (1)在搅拌容器300r/min的搅拌速度下，依次加入重量份数为30份的去离子水、〇. 2份的伊斯曼HRB250型羟乙基纤维素；

[0111] (2)调节搅拌容器转速至800r/min，搅拌至伊斯曼HRB250型轻乙基纤维素完全溶解；

[0112] (3)继续在该搅拌状态下依次加入重量份数为0.7份的迪高的Tego D168型分散剂、〇.3份的德国毕克的BYK 028型消泡剂，搅拌均匀；

[0113] ⑷在该搅拌容器800r/min的搅拌状态下，依次加入重量份数为6份的杜邦的R706 型钛白粉、26份的普司登CC700型超细重质碳酸钙，7份的普司登超细滑石粉，1份的赫特 (Herst)化工的负氧离子添加剂，并用1份的去离子水清洗该搅拌容器；

[0114] (5)调节搅拌容器转速至1500r/min，搅拌至细度小于等于50μηι;

[0115] (6)向搅拌容器中依次加入重量份数为7份的德国巴斯夫的净味乳液、16份的罗门哈斯的330无机硅酸盐、1份的罗门哈斯的925粘度稳定剂，在800r/min的搅拌状态搅拌均匀；

[0116] (7)用重量份数为2.0份的去离子水清洗该搅拌容器并调整粘度，过滤后即为成品。

[0117] 使用时，只需按重量比为1:0.3、1:0.4或1:0.5的比例将制成的成品与水混合均匀，静置IOmin至气泡消除后即可。其重量比可根据使用者的要求选择。由以上步骤所制备的产品的各种测试参数如表1所示。

[0118] 实施例7

[0119] 与实施例5相比，本实施例的不同点在于所采用的分散剂类型、消泡剂类型以及各组分的重量份数。

[0120] 本发明的水性森林负氧离子无机涂料由重量份数为0.2份的伊斯曼HRB250型羟乙基纤维素、1.0份的德国毕克的BYK 194型分散剂、6份的杜邦的R706型钛白粉、26份的普司登CC700型超细重质碳酸钙、7份的普司登超细滑石粉、1份的赫特(Herst)化工的负氧离子添加剂、7份的德国巴斯夫的净味乳液、16份的罗门哈斯的330无机硅酸盐、1份的罗门哈斯的925粘度稳定剂、0.5份的气体化学的ADOl型消泡剂、35份的去离子水组成。

[0121] 本实施例水性森林负氧离子无机涂料的制备方法如下：

[0122] (1)在搅拌容器300r/min的搅拌速度下，依次加入重量份数为30份的去离子水、〇. 2份的伊斯曼HRB250型羟乙基纤维素；

[0123] (2)调节搅拌容器转速至800r/min，搅拌至伊斯曼HRB250型轻乙基纤维素完全溶解；

[0124] (3)继续在该搅拌状态下依次加入重量份数为1.0份的德国毕克的BYK 194型分散剂、〇. 5份的气体化学的ADOl型消泡剂，搅拌均匀；

[0125] ⑷在该搅拌容器800r/min的搅拌状态下，依次加入重量份数为6份的杜邦的R706 型钛白粉、26份的普司登CC700型超细重质碳酸钙，7份的普司登超细滑石粉，1份的赫特 (Herst)化工的负氧离子添加剂，并用1份的去离子水清洗该搅拌容器；

[0126] (5)调节搅拌容器转速至1500r/min，搅拌至细度小于等于50μηι;

[0127] (6)向搅拌容器中依次加入重量份数为7份的德国巴斯夫的净味乳液、16份的罗门哈斯的330无机硅酸盐、1份的罗门哈斯的925粘度稳定剂，在800r/min的搅拌状态搅拌均匀；

[0128] (7)用重量份数为2.0份的去离子水清洗该搅拌容器并调整粘度，过滤后即为成品。

[0129] 使用时，只需按重量比为1:0.3、1:0.4或1:0.5的比例将制成的成品与去离子水混合均匀，静置IOmin至气泡消除后即可。其重量比可根据使用者的要求选择。由以上步骤所制备的产品的各种测试参数如表1所示。

[0130] 实施例8

[0131] 与实施例5相比，本实施例的不同点在于所采用的分散剂为美国陶氏的DOW X 405 型分散剂，消泡剂为科宁的FOAMSTAR AlO型消泡剂。其余部分与实施例5相同。

[0132] 实施例9
