颗粒型膨胀型防火涂料2.5小时要涂几遍达到厚度

颗粒型膨胀型防火涂料2.5小时要涂2-5遍即可达到厚度，钢结构膨胀型防火涂料2.5小时防火性能涂层厚度是4.3mm，一般施工控制在1mm左右的喷涂厚度，膨胀型防火涂料主要由基料、脱水剂、成碳剂和发泡剂等组成,当温度升高到一定程度的时候,脱水剂促使多羟基化合物脱水碳化,在发泡剂分解释放出的大量气体作用下,涂层发生膨胀,膨胀倍数可达十几倍甚至几十倍,形成致密的泡沫状炭化隔热层,从而阻止热量向钢结构传递,起到防火保护作用。

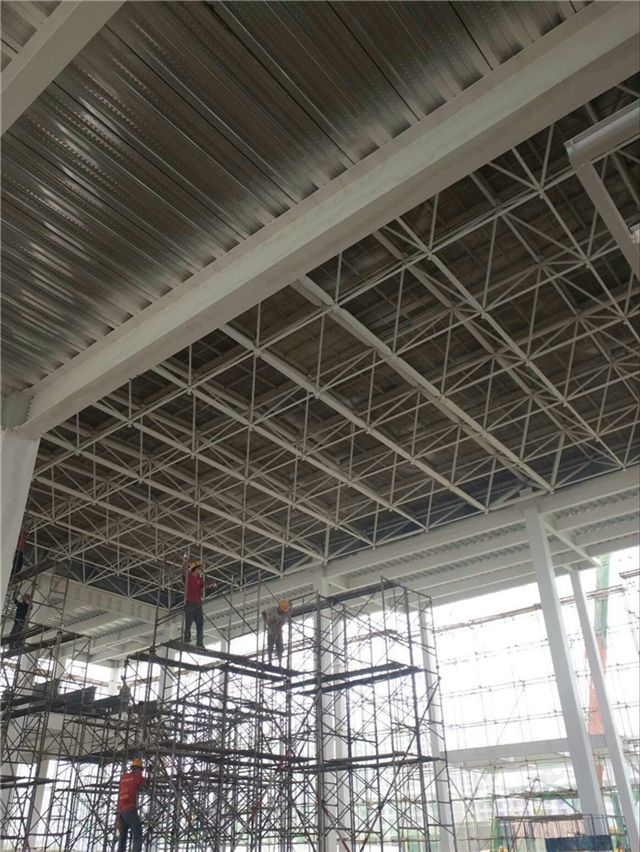

施工工艺简介：

1. 防火涂料涂装前，钢构件表面除锈及防锈底漆涂装应符合设计要求和现行有关规范规定涂料品牌网，应清除钢构件表面的灰尘、油污等杂物。

2. 防火涂料涂装应在室内装饰之前和不被后续工程所损坏的条件下进行。施工时，对不需要进行防火保护的墙面、门窗、机械设备和其他构件等应进行遮蔽保护。

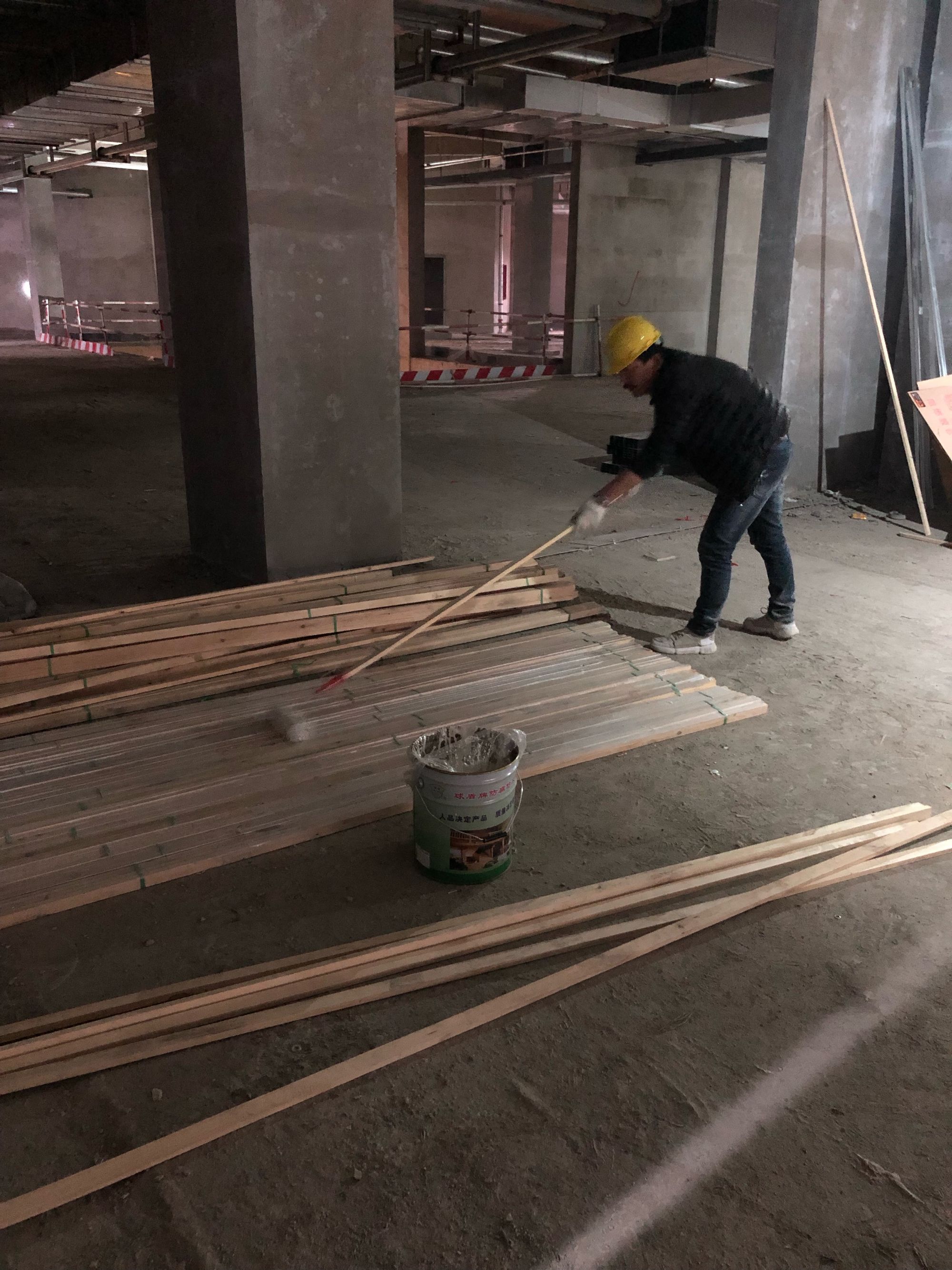

3. 本产品适宜用刷涂方法进行涂装。在涂装前，应将涂料搅拌均匀，如涂料过稠时可适量加稀释剂，稀释到宜涂刷、不流淌即可。遍的刷涂厚度以能遮盖住基层为宜厚型防火涂料2.5小时耐火，一般不超过0.5mm。

4. 在前一遍涂层实干后方可进行下一遍涂装。从第二遍起可适当增加每遍的刷涂厚度，但以不流淌为宜。 后一遍实干后，用砂纸将涂层上的刷痕打磨掉，能更好地体现出装饰效果。

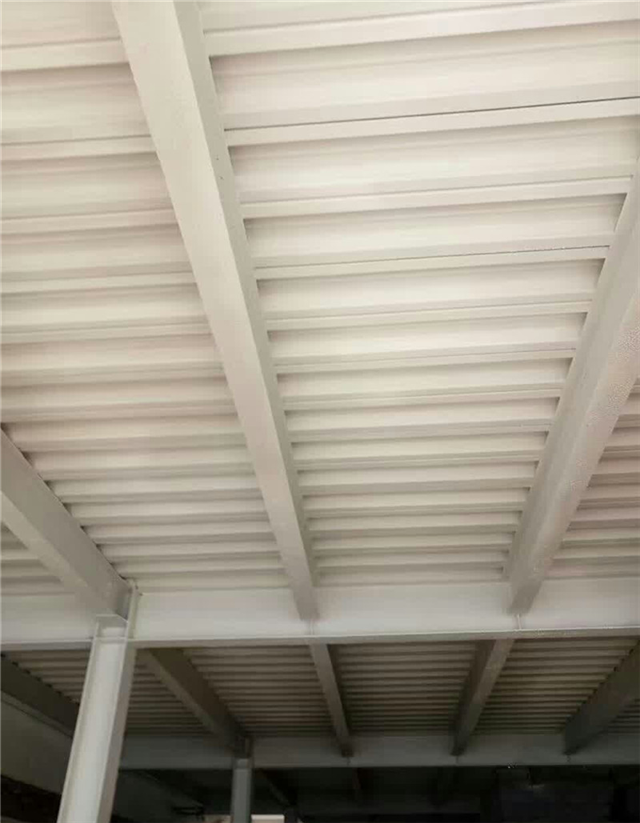

本产品也可用喷涂方法进行涂装，涂装步骤于刷涂方法基本一致。

注意事项

1、钢结构防火涂料施工环境温度为0℃-50℃，相对湿度≤85%，多次施工须视涂层的干燥情况分次进行（施工过程中切忌雨淋和暴晒）；涂层厚度根据防火规范而定。

2、使用前被涂底材要清除油污、尘土以及检测底材表面防锈漆与防火涂料的相溶性。

3、施工方法采用刷、喷、滚涂均可，使用前须充分搅拌均匀厚型防火涂料2.5小时耐火，大面积施工须有专业的施工队伍。详情见施工作业指导书。
